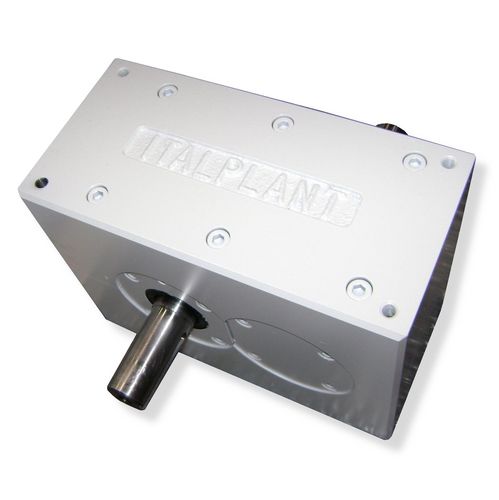

Intermittore ad assi paralleli MK3 series

rotativo

Le teste a dividere Italplant ad assi paralleli MK3, sono meccanismi in grado di convertire il moto rotatorio uniforme in ingresso, in un moto intermittente in uscita. La trasmissione del moto é realizzata tramite una coppia di camme a profili tra loro coniugati, calettate sull’albero d’ingresso, le quali agiscono su una serie di rulli opportunamente equispaziati sull'albero di uscita. Questi rulli, sono pre-caricati quindi garantiscono il perfetto controllo della posizione dell’albero di uscita, sia nella fase di movimento che nella fase di sosta. Le camme hanno il profilo completamente temprato e rettificato ed i rulli, scorrono su perni temprati e sostenuti alle due estremità. La realizzazione dei profili, è tale che in ogni momento almeno due dei rulli tra loro opposti, siano sempre in contatto con i profili delle camme, garantendo così l'assenza di giochi nella trasmissione con miglioramento della precisione e ripetibilità del posizionamento, oltre alla diminuzione di urti e vibrazioni. Invertendo il senso di rotazione dell’albero di entrata, si inverte il senso di rotazione dell’albero di uscita rimanendo inalterate le caratteristiche cinematiche del meccanismo. La serie delle teste e dividere Mk3, comprende une grande varietà di combinazioni di questi parametri, in modo da coprire efficacemente buona parte delle applicazioni di questi dispositivi. Gli intermittori Mk3 a 1-2-3-4 stazioni, con una rotazione completa (360°) dell’albero di entrata, producono un ciclo (spostamento + sosta) dell'albero di uscita. Gli intermittori Mk3 a 6-8 stazioni con una rotazione completa (360°) dell'albero di entrata, producono due cicli (spostamento + sosta) dell’albero di uscita.
