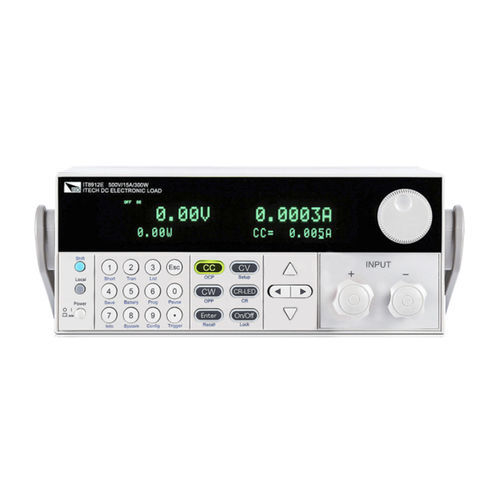

I carichi elettronici di prova specifici per LED della serie IT8900 sono in grado di simulare l'uscita reale di luci a LED con caratteristiche diverse. Il loro circuito specifico può realizzare la modalità CR-LED, la frequenza regolabile, il rapporto di lavoro e la porta di uscita di dimmerazione PWM (frequenza: 20Hz-2KHz), la funzione di misurazione I-pp/I-max può testare l'ondulazione della corrente e l'avvio della corrente di picco della sorgente a flusso costante a LED. La velocità di test di tensione e corrente può raggiungere i 50KHz. La serie IT8900 offre modalità di lavoro CR-LED / CC / CV + CC / CR /CW e altre modalità, interfaccia di comunicazione USB / RS232 integrata. Ampiamente utilizzato nei test di dimmerazione della potenza dei driver LED.
Caratteristiche
modalità dinamica CC fino a 20KHz
velocità di misura di tensione/corrente fino a 50KHz
♦ Varie modalità di lavoro a scelta. CR-LED/CC/CV+CC/CR/CW ecc.
♦ L'esclusiva modalità CR-LED offre una soluzione perfetta per il test dei driver PWM-LED
♦ Facile impostazione dei parametri programmabili, applicabile per la simulazione di luci a LED con diverse caratteristiche
determinare automaticamente se i risultati del test superano le specifiche impostate, in base alle specifiche dei limiti alto/basso dei parametri di test
frequenza regolabile, rapporto di lavoro e porta di uscita PWM dimming
la funzione di misura I-pp/I-max può testare l'ondulazione di corrente e la corrente di picco all'avvio di una sorgente a flusso costante a LED
uSB/RS232 integrato
Modalità CR-LED
L'esclusiva modalità CR-LED sviluppata dalla serie IT8900 è particolarmente applicabile per il test dei driver LED. L'utente deve solo impostare la tensione operativa, la corrente e il coefficiente del driver LED per ottenere il parametro di uscita reale del driver LED.
---
