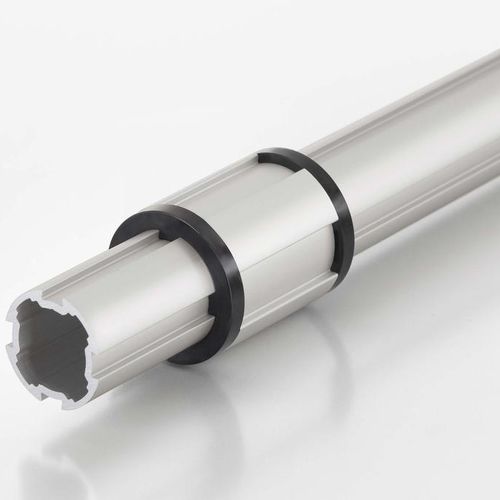

Cuscinetto liscio lineare 0.0.676.25

in alluminiocon tubi di sfiatoantifrizione

Nessuna deviazione! Grazie alle bussole per cuscinetto radente D40/D30-50 ESD con protezione antirotazione, il tubolare profilato D40/30 viene guidato in modo mirato lungo un tubolare profilato D30 e un profilo 6 D30. Le bussole per cuscinetto radente sfruttano le scanalature per impedire al profilato di guida di ruotare intorno all’asse longitudinale. In tal modo il componente movimentato di un’applicazione LCA o Karakuri/LCA scorre lungo il profilato portante e, grazie alla protezione antirotazione, mantiene la direzione. Questo semplifica per esempio la guida di contrappesi in applicazioni Karakuri/LCA nelle quali è necessario evitare la rotazione intorno al profilato di guida. Il cuscinetto radente D40/D30-50 ESD con protezione antirotazione è disponibile nella lunghezza di 50 mm come set completo. I componenti singoli permettono di realizzare cuscinetti personalizzati con la lunghezza necessaria per ottenere i rapporti di guida ideali. Nota: a differenza della variante con protezione antirotazione, le bussole per cuscinetto radente D40/D30 ESD (0.0.665.63) consentono anche la rotazione. Cuscinetto radente D40/D30-50 ESD Per i cuscinetti radenti singoli di lunghezza superiore a 50 mm è necessario praticare nel tubolare profilato D40/D30 (0.0.666.63) quattro fori in cui si inseriscono le linguette delle bussole per cuscinetto radente. Fx = 50 N Fz = 500 N Mx = 5 Nm My = 5 Nm Mz = 0 Nm (0.0.665.36) Mz = 5 Nm (0.0.676.25)
