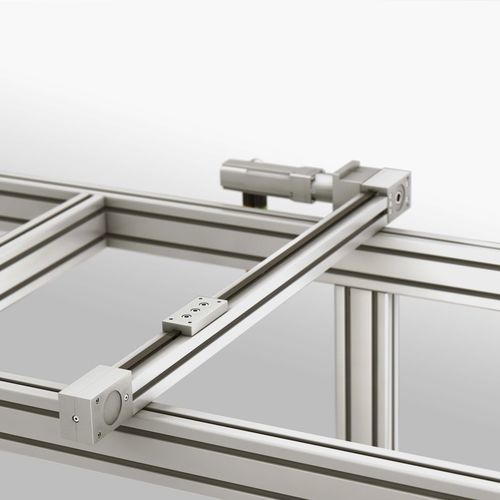

Unità lineare per profilati 0.0.655.98

con cinghia a taccacon servomotorecompatta

Leggera, silenziosa ed efficiente! L’unità lineare GSF 8 40 R10 è un efficiente sistema completo ad ingombro minimo. Bastano pochi componenti affinché questa economica guida lineare garantisca il massimo rendimento. La slitta, ad esempio, utilizza la scanalatura 8 del profilato portante come guida. Essa si sposta su un pattino resistente all’usura e non richiede lubrificante. Anche l’azionamento a cinghia dentata e il rullo di rinvio presentano un design particolarmente compatto. Il tenditore della cinghia dentata è integrato nel rinvio. Le sue pulegge con cuscinetti a rulli garantiscono uno scorrimento silenzioso nel tempo. Il ritorno della cinghia dentata ha luogo all’interno della scanalatura del profilato. Le dimensioni compatte e l’assenza di manutenzione fanno dell’unità lineare GSF 8 40 R10 una soluzione particolarmente efficiente. È l’ideale per tutte quelle applicazioni in cui occorre movimentare masse ridotte. Grazie al pratico albero cavo è possibile montare un giunto con mozzo flessibile, su entrambi i lati in base all’esigenza. Nota: l’unità lineare GSF 8 40 R10 viene fornita come sistema completo pronto per il montaggio con la lunghezza di corsa desiderata. Per costruire unità personalizzate è possibile ordinare i componenti anche separatamente. Unità lineare GSF 8 40 R10 Indicazioni di carico Percorso a carico max.: 1000 km Max. Velocità: 1 m/s A seconda della tipologia le guide di scorrimento tendono, soprattutto a bassa velocità e a carico elevato, ad uno scorrimento leggermente irregolare (effetto stick-slip). In taluni casi questo effetto viene accentuato da un forte pretensionamento della cinghia dentata.
