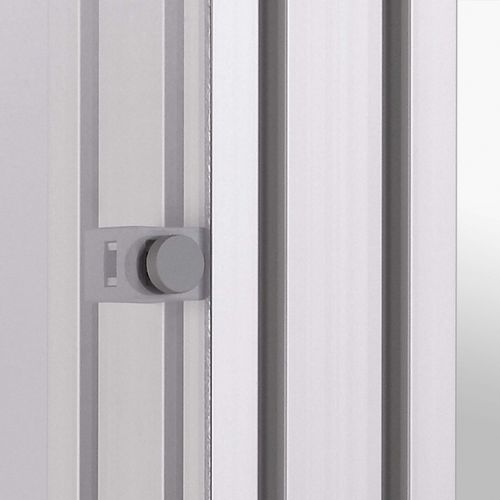

Fissaggio per pannelli 0.0.603.14

in acciaio inossidabilein plasticain alluminio

Per inserire il multiblock X PA all’interno di profilati con scanalature chiuse, si consiglia di rimuovere la copertura nel punto desiderato praticandovi un foro. Per questo, è particolarmente adatta la punta a più diametri, collegamento universale 6 (0.0.431.19). La profondità di foratura necessaria è di soli 2 mm! I multiblock X 8 PA possono essere inseriti in qualsiasi posizione nella scanalatura del profilato. Per avvitare con il multiblock lamiere di rivestimento leggere e elementi piani in plexiglas, plastica o materiali composti, questi devono essere opportunamente forati. Il fissaggio degli elementi piani può essere effettuato a scelta tramite i fori passanti o mediante i dadi quadri inseriti nel corpo base. Si ottiene così un ampio campo di tolleranza per la posizione dei fori di collegamento nei bordi esterni degli elementi piani in quanto i dadi quadri inseriti possono essere posizionati liberamente. È possibile fare scorrere i multiblock X 8 PA all’interno della scanalatura, in modo da ottenere un allineamento rispetto al foro nell’elemento piano. Variabilità della superficie di arresto mediante due diversi punti di montaggio dei multiblock X 8 PA. Il multiblock X 8 PA viene inserito nella scanalatura del profilato e bloccato mediante una rotazione di 90° in senso orario. Si consiglia l’impiego di una chiave fissa esag. 20. Suggerimento d’installazione per l’elemento piano. Il carico ammesso per i multiblock X 8 PA è F = 250 N. La lunghezza della vite di fissaggio va determinata in base allo spessore dell’elemento piano.
