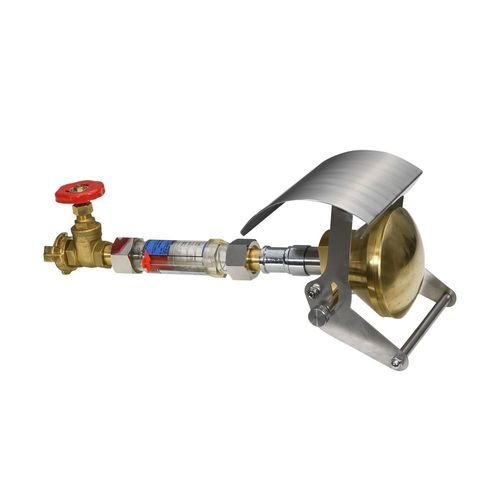

Ugello per acqua SB.1000

per test

Ugelli a spruzzo conformi alla norma EN 60529 per test IPX3 / IPX4 Scopo e compito Gli ugelli descritti di seguito consentono di testare in conformità alle norme DIN le "apparecchiature elettriche all'interno di una custodia" contro gli effetti dell'ingresso di acqua. Gli ugelli sono conformi alla norma DIN 60529 Possono essere eseguiti i seguenti test di protezione: IP X3 = spruzzi d'acqua IP X4 = spruzzi d'acqua Costruzione: - Il soffione ha un diametro esterno di 102 mm. - La concavità del soffione ha un raggio di 75,5 mm - Nel soffione sono presenti 121 fori con un diametro di 0,5 mm. - Il soffione è prodotto in 2 parti - Grazie a questa struttura è possibile pulire facilmente il soffione. - Nel cerchio interno sono presenti 24 fori con un angolo di 30° - Nel cerchio esterno ci sono 96 fori, di cui l'angolo incluso è di 15° - Prima del soffione è presente un deflettore - Il deflettore è rimovibile. - Il test IPX3 è con il deflettore, mentre il test IPX4 è senza deflettore - È installata una valvola per la regolazione e l'arresto del flusso d'acqua - È installato un flussometro per il rilevamento del volume d'acqua (0-20l/min) - Attacco del tubo flessibile all'ugello di spruzzo adatto al tubo flessibile in dotazione - 5 m di tubo flessibile in pressione fanno parte della fornitura Requisiti per l'installazione presso il cliente - Allacciamento idrico (pressione di 3 bar / portata d'acqua > 30l/min)
