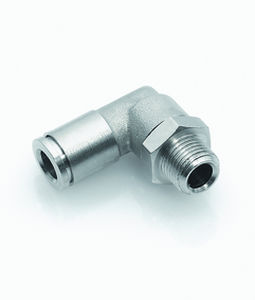

- Sistema a innesto con elastomero in acciaio inossidabile
- Assemblaggio del tubo con un unico movimento
- Per tubi in vari materiali (PU, PA)
- Dimensioni ridotte e peso ridotto
- O-ring in FKM per alte temperature
- O-ring nel canale di tenuta - per superfici grezze
- Struttura modulare e flessibile
- Presa esagonale per un facile montaggio
Temperatura di esercizio
-da 20°C a +150°C
In base alle caratteristiche di temperatura del tubo
Vuoto max 98%
Materiale
Corpo in ottone, nichelato
Guarnizioni in FKM
Morsetto in acciaio inox
Anello reggispinta in ottone, nichelato
CW614N e CW617N
miscela priva di silicone
AISI 316L
CW614N
Filettatura
Filettatura cilindrica, DIN EN ISO 228
Filettatura conica, DIN EN 10226 (DIN 2999)
Filettatura metrica, DIN ISO 261
Cilindrico con guarnizione O-ring
Media
Aria compressa lubrificata e non lubrificata
Mezzi compatibili con i materiali dei componenti
Tubi
Per tubi in linea con la norma ISO 14743
Tolleranze per Ø esterno
da 4 a 8: ±0,1
Tolleranze per Ø esterno
da 10 a 14: ±0,15 (PU)
da 10 a 14: ±0,1 (PA)
Materiali consigliati: PU, PA
---
