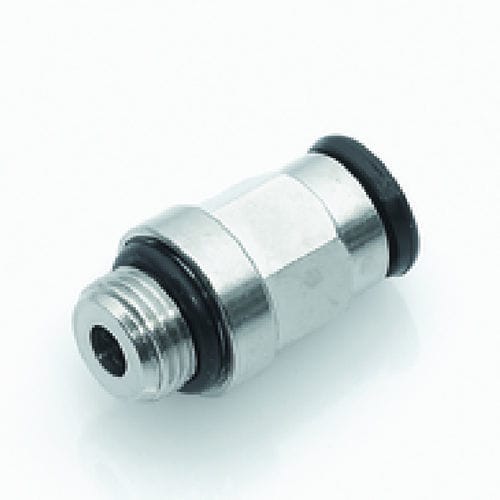

Raccordo pneumatico ipso 01
push-inISODIN

raccordo pneumatico
raccordo pneumatico
raccordo pneumatico
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Applicazioni
pneumatico
Tipo di serraggio
push-in
Normativa
ISO, DIN
Materiale
senza silicone, in ottone nichelato, in acciaio inox, sintetico
Genere
maschio
Altre caratteristiche
a valvola, flessibile, per tubi flessibili, modulare
Diametro

Min.: 3 mm
(0,118 in)

Max.: 14 mm
(0,551 in)

Pressione di esercizio

16 bar
(232,06 psi)

Descrizione

- Sistema push-in con morsetto elastico in acciaio inox - Montaggio del tubo con un solo movimento - Per tubi in vari materiali (PU, PA) - Dimensioni ridotte e peso ridotto - O-ring nel canale di tenuta - per superfici ruvide - Struttura modulare e flessibile - Presa esagonale per un facile montaggio Temperatura di esercizio : -20°C bis +70°C -20°C bis +80°C Per raccordi con guarnizione in PVC Per raccordi con O-ring in NBR Vuoto : max 98% Materiali : Guarnizioni in NBR Anello reggispinta neroCW614N e CW617N miscela priva di silicone AIAI 316L plastica Filettatura : Filettatura cilindrica, DIN EN ISO 228 Filettatura conica, DIN EN 10226 (DIN 2999) Filettatura metrica, DIN ISO 261Cilindrica con O-ring di tenuta Tubi: Per tubi in linea con la norma ISO 14743 Tolleranze per Ø esterno da 4 a 8: ±0,1 Tolleranze per Ø esterno da 10 a 14: ±0,15 (PU) da 10 a 14: ±0,1 (PA) Materiali consigliati, PU, PA

---

Cataloghi

ITV Pneumatik
ITV Pneumatik
265 Pagine

Altri prodotti ITV

ipso – Push-in fittings
