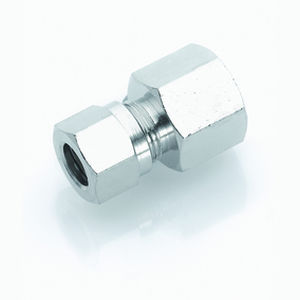

Raccordo pneumatico 202 a compressionead anello taglientedritto
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Applicazioni
- pneumatica
- Tipo di serraggio
- ad anello tagliente, a compressione
- Forma
- dritta
- Materiale
- in ottone nichelato
- Genere
- femmina
- Altre caratteristiche
- resistente alla corrosione
- Diametro
Max.: 18 mm
(0,709 in)Min.: 4 mm
(0,157 in)- Pressione di esercizio
60 bar
(870,23 psi)
Descrizione
Raccordi a compressione tipo 200
- Raccordi in ottone
- Elevata resilienza grazie all'anello di taglio e al dado
- Anelli di taglio in linea con la norma DIN 3861
- Dadi girevoli in linea con la norma DIN 3870
- Nichelatura per la protezione dalla corrosione
- Dimensioni dei raccordi da 1/8" a 1/2"
Temperatura di esercizio
max. +150°C
Dipende dall'intervallo di temperatura del tubo/canale utilizzato e dalla temperatura di utilizzo
Dipende dall'intervallo di pressione del tubo utilizzato e dalla temperatura utilizzata
Materiale
Corpo e dado girevole, ottone, nichelato
Anello di taglio, ottone lucidato
CW614N e CW617N
CW614N
Filettatura
Filettatura cilindrica, DIN EN ISO 228
Filettatura conica, DIN EN 10226 (ISO 7 / DIN 2999)
Tubi
Adatto per tubi metallici (rame, ottone, acciaio, ecc.) e per tubi in plastica con rinforzo interno
---
