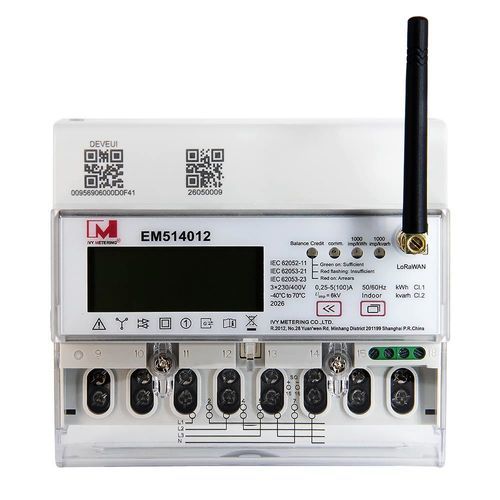

Contatore di energia elettrica trifase EM514012

su guida DINRS-485residenziale

Panoramica del prodotto
EM514012 è un contatore di energia elettronico multifunzione su guida DIN, trifase a quattro fili, progettato per la distribuzione di potenza in ambito residenziale e commerciale. Supporta modalità prepagate e postpagate, comunicazione locale RS485 (Modbus) e comunicazione remota LoRaWAN (EU868). Un relè a tenuta magnetica integrato consente il controllo locale e remoto di accensione/spegnimento per la gestione del contatore.

Caratteristiche principali

• Misure: energia bidirezionale (attiva/reattiva), potenza attiva, tensione, corrente, frequenza, fattore di potenza e domanda.
• Comunicazione: LoRaWAN (EU863-870 / EU868) e RS485 con protocollo Modbus.
• Misurazione bidirezionale: registra energia e potenza in senso diretto e inverso.
• Modalità di fatturazione: supporta i modelli prepagato e postpagato per quantità di energia e importi.
• Relè a tenuta magnetica integrato per il controllo del carico e l'interruttore remoto on/off.
• Interruzione per sovracorrente: soglia e tempo di recupero configurabili; il relè interrompe l'alimentazione se la soglia viene superata e tenta la riapertura dopo il tempo di recupero.
• Allarmi e rilevamenti: sovracorrente, sovratensione, deviazione di frequenza, saldo/carica basso e rilevamento apertura coperchio.
• Registro eventi: memorizza eventi come ricariche, allarmi, interruzioni di alimentazione e manomissioni; fino a 20 voci.

Vantaggi

• Monitoraggio completo delle tre fasi per impianti industriali, commerciali e grandi residenze.
• Comunicazione wireless a lungo raggio che riduce cablaggio e costi infrastrutturali.
• Basso consumo energetico per operazioni prolungate e manutenzione semplificata.
• Lettura e controllo remoti per monitoraggio centralizzato, commutazione del carico e gestione delle tariffe.
• Misurazione accurata e fatturazione trasparente per inquilini, reparti o clienti.
• Semplice integrazione con sistemi di gestione degli edifici e piattaforme IoT.

Dimensioni e cablaggio
Le dimensioni e lo schema di cablaggio sono forniti come immagini sulla pagina prodotto per riferimento all'installazione.

Specifiche tecniche

• Nome prodotto: EM514012
• Tensione di riferimento: 3×230/400 V (±20%)
• Corrente di riferimento: 0,25-5(100) A
• Costante di impulso: 1000 imp/kWh
• Display LCD: LCD6+2
• Temperatura di esercizio: -40 ~ +70°C
• Umidità relativa: <95%
• Frequenza di riferimento: 50 Hz
• Classe di precisione: Cl.B
• Controllo carico: relè a tenuta magnetica integrato
• Norma di riferimento: EN 50470-3:2022; EN IEC 62052-11-2021 A11-2022
• Comunicazione: LoRaWAN, RS485 (Modbus)
• Banda di frequenza: EU863-870 MHz (EU868)
• Antenna LoRa: connettore SMA (tipo base/asta)
