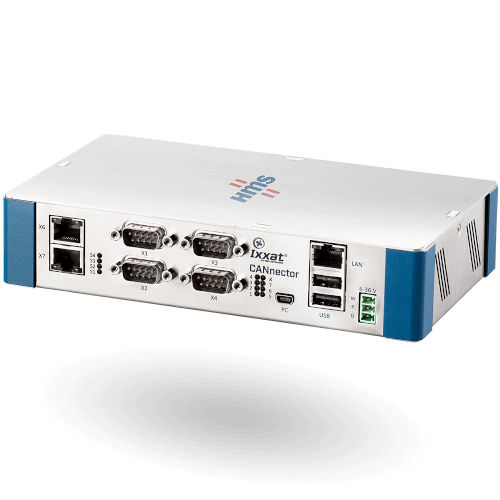

Modulo gateway di comunicazione CANnector

industrialeEthernetCAN

CANnector Range e CANnector Bridge sono versioni preconfigurate del dispositivo CANnector S, che consentono agli utenti di configurare facilmente le applicazioni di estensione della portata o di ponte per le reti CAN e CAN FD senza dover ricorrere a lunghe configurazioni. La configurazione di base del CANnector Range trasmette tutti i 6 bus CAN in modo trasparente su una distanza maggiore tramite Ethernet. Per questa funzione sono necessari due dispositivi (master/slave). Inoltre, CANnector Range può essere utilizzato anche come interfaccia CAN(FD) multipla collegata al PC via Ethernet. Ciò consente di collegare le applicazioni basate su Ixxat VCI o D-PDU-API ai bus di campo su una lunga distanza. Per questo caso d'uso è necessario un solo dispositivo CANnector Range. Il CANnector Bridge può fungere da ponte e da gateway. Le quattro configurazioni previste inizializzano tutte le 6 interfacce CAN con 125 kbit/s, 250 kbit/s, 500 kbit/s o 1000 kbit/s e inoltrano tutti i dati ricevuti come segue: CAN1 ↔ CAN2; CAN3 ↔ CAN4; CAN5 ↔ CAN6. È possibile selezionare facilmente combinazioni specifiche di baudrate senza dover impostare una propria configurazione. Le funzionalità Range e Bridge vengono eseguite in modo autonomo sul dispositivo; un PC è necessario solo per le configurazioni specifiche dell'utente o per la visualizzazione/stimolazione dei dati. Poiché il CANnector Range/Bridge è basato sulla variante comune del CANnector S, la funzionalità del dispositivo può essere facilmente adattata o migliorata utilizzando lo strumento ACT, fornendo funzionalità di range/bridge estese o persino di registrazione.
