Macchina di misura di diametro galileo

di geometriadi lunghezzadi luce

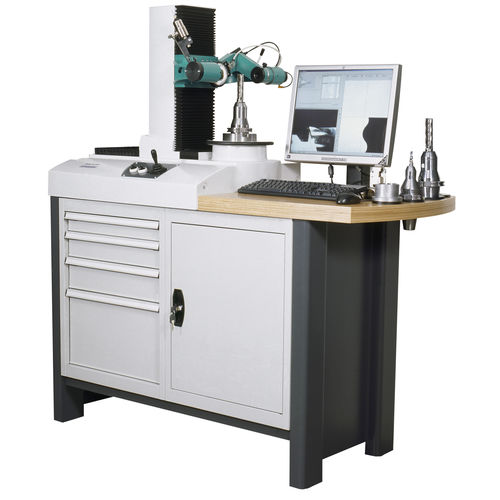

galileo misura le seguenti grandezze: diametro utensile, lunghezze dei taglienti, conicità, raggi torici, smussi, profili DXF, angoli elica, divisione dei denti, angolo di truciolatura, angolo di incidenza. L'immagine episcopica generata tramite rotazione della telecamera a luce trasmessa può essere confrontata con la geometria nominale in formato DXF. Su un monitor da 20“ vengono visualizzati in maniera chiara e ordinata tutti i risultati di misura. Il software di scansionamento permette di rilevare qualsiasi profilo a piacere. Mediante sovrapposizione con la forma di profilo teorica in formato DXF è possibile rappresentare gli scostamenti dal profilo desiderato sia graficamente che in termini di valore. Con il software SCHNEEBERGER vengono creati protocolli di misura specifici per il cliente direttamente sul GALILEO. Essi contengono valori di misura, grafici, campi di tolleranza, disegni DXF, foto e logo aziendali. Accessori per l'estensione individuale dello spettro applicativo: Contropunta manuale Alberi di supporto Mandrino hydro con bussola di riduzione Supporto per inserti Sensori 3D Riduzione di ISO 50 a HSK 50, HSK 63, HSK 80, ISO 40 Assi: Z: 250 mm, slitta longitudinale, sistema di misura, risoluzione 0,001mm A: Movimento di rotazione libero, ISO 50, Sistema di misura, risoluzione 0.0001° Base in ghisa ad alta stabilità Peso: 600 kg Testa di misura: Telecamera diascopica con illuminazione LED telecentrica Telecamera episcopica con illuminazione LED telecentrica Sensore elettronico 3D (opzionale) Controllo grossolano e fine degli assi tramite joystick
