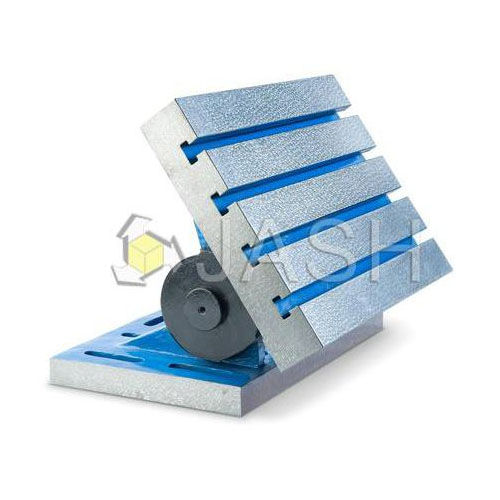

Squadra di fissaggio di bloccaggio

regolabileper ghisacon scanalature

Il lavoro può essere regolato rapidamente e correttamente in qualsiasi angolazione con queste piastre angolari orientabili regolabili. Sono graduate per la regolazione 0 - 90° e possono essere facilmente regolate manualmente e bloccate in posizione mediante due dadi di bloccaggio. Ai fini dell'impostazione, una scala di laurea, che legge almeno un grado, è graduata sul boss stesso. Questo garantisce una migliore precisione di regolazione. La faccia girevole nelle piastre angolari girevoli è dotata di scanalature a T ricavate dal pieno. L'altra faccia è dotata di asole fuse per il bloccaggio della piastra angolare sulla tavola della macchina. Caratteristiche salienti In ghisa a grana fine conforme al grado FG 220 di IS 210 (equivalente a GG20 / FT20 / FT20 / 30-A). Su richiesta sono disponibili anche gradi superiori. Getti alleggeriti per alleviare le tensioni interne. Facce di lavoro piane entro 0,015 mm per 300 mm e quadrate e parallele entro +/- 0,05 mm per 300 mm in due posizioni estreme. Bordi paralleli e quadrati entro 0,05 mm per 300 mm Slot a T parallele ai bordi entro 0,05 mm per 300 mm Offerto nelle misure come indicato in tabella.
