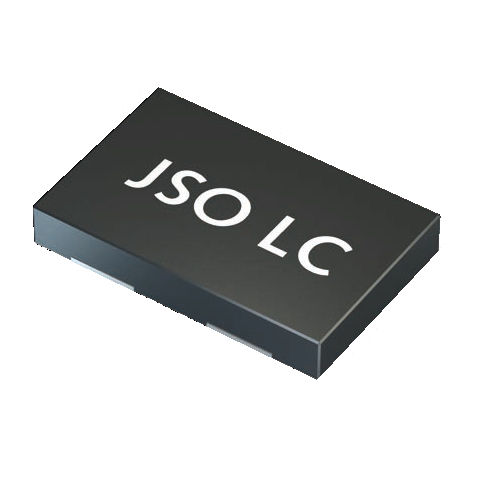

Oscillatore MEMS
Serie JSO LC - 1,8 V
- oscillatore a bassa potenza con uscita HCMOS/LVCMOS
- compatibile con i pacchetti standard industriali 2016 - 7050
- estensione della resistenza agli urti e alle vibrazioni e della gamma di temperature
- configurato secondo le specifiche del cliente
- servizio di consegna molto veloce
gamma di frequenza 1,0 ~ 110,0 MHz
115.0 ~ 137,0 MHz
stabilità di frequenza su tutti i ±20 ppm ~ ±50 ppm
consumo di corrente
tensione di alimentazione VDC 1,8 V ± 10%
temperatura di esercizio T0 = -20°C ~ +70°C
T1 = -40°C ~ +85°C
T2 = -40°C ~ +105°C
T3 = -40°C ~ +125°C
T8 = -55°C ~ +125°C
stoccaggio -55°C ~ +150°C
logica di uscita HCMOS/LVCMOS
tempo di salita e discesa 4,2 ns max. a 15 pF / 6,8 ns max. a 30 pF
carico max. 30 pF max. consigliato (≤74,0 MHz)
15 pF max. consigliati (>74,0 MHz)
altre capacità di carico possibili,
vedi documento supplementare
corrente max. 2 mA
livello basso max. 0.1 x VDC
alto livello min. 0,9 x VDC
funzione standby (e/d) stop (S), solo tristate (T) o nessuno (N),
tempo di abilitazione dell'uscita max. 5 ms (S) / 150 ns (T)
tempo di disattivazione dell'uscita max. 150 ns
tempo di avviamento max. 5 ms
corrente di standby max. 2 µA (per arresto (S),
jitter di fase 12 kHz ~ 20 MHz < 3,0 ps RMS
simmetria a 0,5 x VDC 45% ~ 55% (standard)
---
