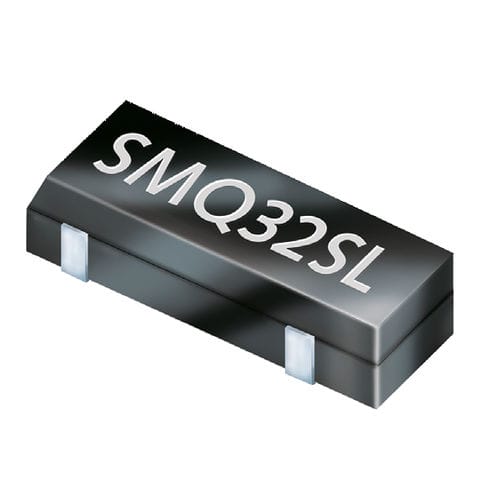

Oscillatore a cristalli SMQ32SL

elettromeccanicoSMDa diapason

Cristallo di quarzo SMQ32SL - Diapason SMD - 8,0 x 3,8 mm - 32,768 kHz standard - altezza del pacchetto 2,5 mm max. TIPO SMQ32SL frequenza 32,768 kHz tolleranza di frequenza a 25 °C ± 5 °C ± 20 ppm / ± 30 ppm ± 10 ppm (chiedere se disponibile) capacità di carico CL 12,5 pF std. (6 pF ~ 16 pF su richiesta) costante di temperatura (TC ) TC = -0,04 ppm / °C2 max. TC = -0,034 ppm / °C2 tipico temperatura di frequenza caratteristica Δf = TC - (TA - TTP)2 in [ppm]TA = temperatura ambiente effettiva TTP = 25 °C ± 5 °C TTP = temperatura di virata campo di temperatura di esercizio -20 °C ~ +70 °C / -40 °C ~ +85 °C capacità shunt CO 1,3 pF tipica resistenza in serie max. (VES) 50 kΩ (35 kΩ chiedere se disponibile temperatura di stoccaggio -40 °C ~ +90 °C livello di azionamento max. 1 µW invecchiamento primo anno < ± 3 ppm
