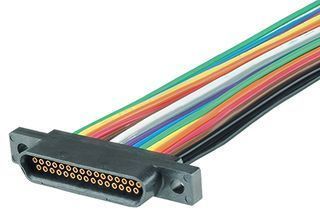

Connettore di dati MDJxxR-W-xxLxxx-T-x

micro-Din plasticacon cavo

Connettore Micro-D con Filo Isolato Tipo di Guscio in Plastica Presa Connettore Micro Dsub con cavo. Viene utilizzato un guscio di plastica. Come ordinare Codice - Colore 1 - Nero 2 - Marrone 3 - Rosso 4 - Arancione 5 - Giallo 6 - Verde 7 - Blu 8 - Viola 9 - Grigio 0 - Bianco *1 Si prega di fare riferimento alla tabella delle specifiche del filo elettrico di seguito. *2 W04 e W33 sono realizzati su ordinazione. *3 Possono essere specificate anche altre lunghezze. *4 "Codice" selezionato dai tipi di "Hardware di Montaggio" come viti. Altri colori sono disponibili. P/N - Numero di Pin - A - B - C - D - K MDJ9R-W - 9 - 19.74/0.777" - 14.35/0.565" - 9.4/0.37" - 10.14/0.399" - 5.3/0.209" MDJ15R-W - 15 - 23.55/0.927" - 18.16/0.715" - 13.28/0.523" - 13.95/0.549" MDJ21R-W - 21 - 27.36/1.085" - 21.97/0.865" - 17.03/0.67" - 17.76/0.699" MDJ25R-W - 25 - 29.9/1.177" - 24.51/0.965" - 19.57/0.77" - 20.3/0.799" MDJ31R-W - 31 - 33.7/1.327" - 28.32/1.115" - 23.38/0.92" - 24.11/0.949" MDJ37R-W - 37 - 37.52/1.477" - 32.13/1.265" - 27.22/1.072" - 27.92/1.099" MDJ51R-W - 51 - 36.2/1.425" - 30.86/1.215" - 25.71/1.012" - 26.65/1.049" - 6.3/0.248" Altri numeri di pin sono realizzati su ordinazione. Specifiche del filo P/N del Filo - Standard - Isolamento - Conduttore - Intervallo di Temperatura - Tensione Nominale - Applicazioni W - UL1513(105°C ) - ETFE - Rame, Stagno Placcato - -55 a +150°C - 600V - Cablaggio di apparecchiature W04 (Realizzato su ordinazione) - MIL-W-16878/04 NEMA HP3,UL1213 - PTFE - Rame, Argento Placcato - -60 a +200°C W11 - MIL-W-22759/11 - PTFE - Rame, Argento Placcato - -55 a +200°C - Apparecchiature aerospaziali W33 (Realizzato su ordinazione) - MIL-W-22759/33 - ETFE modificato reticolato - Lega di Rame ad Alta Resistenza, Argento Placcato - -60 a +200°C W（UL1513(105°C )）è il tipo più conveniente. Per quanto riguarda la temperatura di esercizio: La tabella sopra mostra le specifiche solo per il filo. Si prega di notare che la temperatura di esercizio del connettore è di -55 a +125°C. Connettore Micro-D con filo isolato Tipo di guscio in plastica Presa Disponibile in vari numeri di pin (9, 15, 21, 25, 31, 37, 51) Codice colore del filo disponibile (10 colori) Specifiche del filo: isolamento ETFE, PTFE, ETFE modificato reticolato; conduttore in rame o lega di rame ad alta resistenza; intervallo di temperatura -55°C a +200°C (filo), -55°C a +125°C (connettore); tensione nominale 600V Lunghezze e colori personalizzati disponibili (realizzato su ordinazione)
