Macchina da taglio a getto d'acqua Combo series

al plasmaper materiali compositiper materiale multistrato

Panoramica prodotto

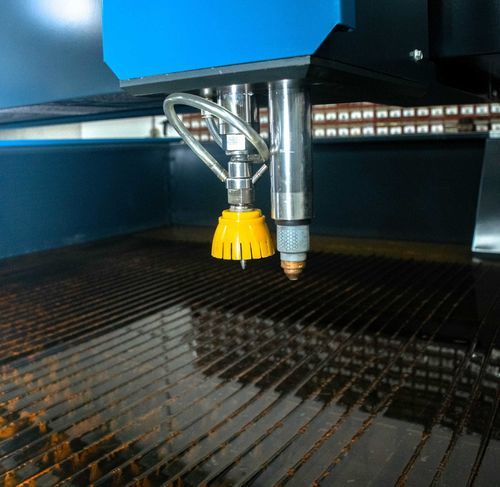

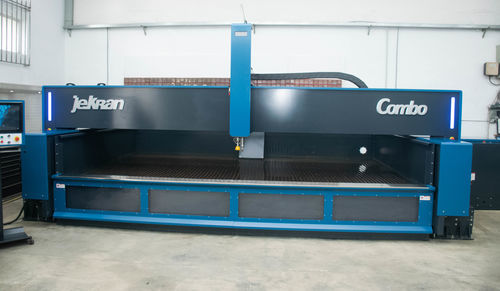

Combo è una piattaforma di taglio ibrida a doppia testina che integra una testa waterjet e una testa plasma su un unico portale. Progettata per la produzione multimateriale, la macchina supporta tagli plasma ad alta velocità e tagli waterjet senza apporto termico su metalli, leghe, compositi e materiali stratificati. Il progetto privilegia l'integrazione delle due testine e un ingombro a pavimento contenuto.

Caratteristiche principali

• Sistema di taglio ibrido che combina tecnologie waterjet e plasma per flussi produttivi flessibili.
• Controllo indipendente delle testine che consente funzionamento simultaneo o selettivo di waterjet e plasma.
• Intelligenza materiale adattiva: sensori e controllo che rilevano tipo e spessore del materiale e regolano automaticamente i parametri di taglio.
• Transizione di modalità fluida per dettaglio waterjet e sgrossatura plasma nel medesimo programma.
• Controllo cinematica ad alta precisione per risultati ripetibili in applicazioni di fabbricazione avanzata.

Tabelle: Modelli e matrice tecnica

Model | Models available | X-axis travel (mm) | Y-axis travel (mm) | Z-axis travel (mm) | Max. speed (m/min) | Linear Accuracy (mm) | Repeatability (mm) | Pump/Unit/Spindle Motor | Footprint (m)*
Combo | 4021-Combo | 4100 | 2100 | 200 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar Hypertherm or GYS | 8.5x3.4
Combo | 6021-Combo | 6100 | 2100 | 200 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar Hypertherm or GYS | 10.5x3.4

Tabelle: Opzioni pompa / Direct Drive

Model / Option | Model 22 Direct Drive | Model 30 Direct Drive
Electric Servo Motor Power | 30 HP (22 kW) | 40 HP (30 kW)
Efficiency | >= 90% | >= 90%
Output Pressure PSI | 58,000 psi | 58,000 psi
Output Pressure Bar | 4000 Bar | 4000 Bar
Orifice & Flow Rate | 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm) | 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)
Footprint LxWxH (pump unit example) | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm) | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm)

Opzioni pompa & plasma

Le pompe waterjet disponibili sono Model 22 (22 kW / 30 HP) e Model 30 (30 kW / 40 HP) in direct-drive, fino a 58.000 psi (4.000 bar). Le unità plasma sono disponibili da Hypertherm o GYS. Le combinazioni di ugello e portata permettono di modulare la qualità di taglio in base ai materiali.

Prestazioni & precisione

Combo garantisce precisione lineare di ±0,03 mm e ripetibilità di ±0,02 mm. Le velocità di attraversamento arrivano fino a 25 m/min in base al modello e alla configurazione. I sensori adattativi regolano i parametri per materiali conduttivi e non conduttivi.

Casi d'uso

Adatto ad ambienti di produzione che richiedono sia tagli metallici ad alta velocità sia tagli di dettaglio senza apporto termico su compositi o assiemi stratificati. Applicazioni tipiche: lavorazioni di precisione, produzione su misura e lotti con materiali misti.

Nota

*Le dimensioni d'ingombro sono indicative. Pompa HP, tramoggia, struttura di rimozione del granato e console di controllo possono essere posizionati in base allo spazio disponibile.

Specifiche tecniche

• Nome commerciale: Combo
• Modelli disponibili: 4021-Combo, 6021-Combo
• Corsa X: 4100 mm (4021), 6100 mm (6021)
• Corsa Y: 2100 mm
• Corsa Z: 200 mm
• Velocità max.: 25 m/min
• Precisione lineare: ±0,03 mm
• Ripetibilità: ±0,02 mm
• Opzioni pompa: Model 22 (30 HP / 22 kW) o Model 30 (40 HP / 30 kW)
• Pressione in uscita: fino a 58.000 psi / 4.000 bar
• Ugello & portata: 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm) e 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)
• Unità plasma: Hypertherm o GYS
• Esempi d'ingombro: 8.5 x 3.4 m (layout 4021), 10.5 x 3.4 m (layout 6021)
