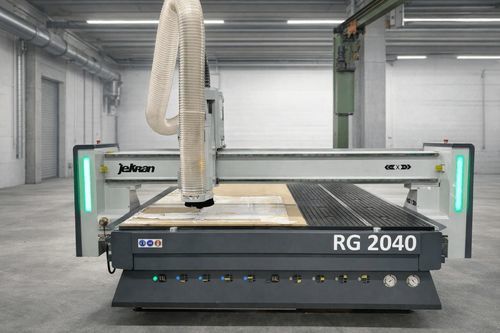

Contornatrice CNC RG2040

digitaleautomatica3 assi

Panoramica
Fresatrice CNC a portale di robusta costruzione progettata per produzione continua e lavorazioni di precisione su legno, materie plastiche, metalli non ferrosi e compositi. Montata su basamento saldato in acciaio e azionata da una mandrino HSD Italia da 9,5 kW (ER32) a 24 000 giri/min, il RG2040 integra cambio utensile automatico, bloccaggio a vuoto e sistema di aspirazione polveri per ambienti produttivi.

Punti salienti

• Mandrino ATC HSD Italia 9,5 kW, ER32, 24 000 giri/min
• Cambio utensili automatico 10 posizioni (magazzino lineare) — ISO30
• Area di lavoro: 2050 x 4050 x 200 mm
• Accuratezza posizionale: ±0,05 mm/m
• Guide lineari HIWIN e trasmissione cremagliera elicoidale
• Servomotori Yaskawa con riduttori planetari Shimpo
• Tavolo di lavoro T-slot vacuum, 8 zone
• Elettronica: Siemens & Schneider
• Sistemi cavi Igus (Germania)
• Estrattore polveri integrato 3 kW a doppia borsa
• Pompa del vuoto Becker Germania 5,5 kW per tavolo a vuoto
• Sistema di lubrificazione automatico per guide e componenti meccanici

Note su funzionamento e configurazione
La configurazione elettrica standard è 380V, 3 fasi, 50Hz. Possono essere fornite configurazioni alternative di tensione/frequenza (ad es. 220V). Il controllo basato su PC consente l'integrazione con software di produzione e sistemi di automazione.

Tabella tecnica (Specifiche → Dettagli)
Struttura: Basamento saldato in acciaio pesante
Area di lavoro (X, Y, Z): 2050 x 4050 x 200 mm
Velocità massima di spostamento: 80 m/min
Velocità massima di lavoro: 45 m/min
Precisione macchina: ±0,05 mm/m
Mandrino: 9,5 kW ATC HSD Italia, ER32, 24 000 giri/min
Inverter: Delta
Magazzino utensili: Lineare, 10 posizioni, ISO30
Tavolo di lavoro: T-slot vacuum, 8 zone
Trasmissione: Guide HIWIN + cremagliera elicoidale
Modalità di lavoro: Servomotore Yaskawa + riduttore planetario Shimpo
Sistema operativo: Sistema di controllo PC
Tensione: 380V, 3PH, 50Hz (standard) - altre configurazioni disponibili
Lubrificazione: Automatica
Elettronica: Siemens & Schneider
Cavo di alimentazione: Igus Germania
Estrattore polveri (opzione): 3 kW, doppia borsa
Pompa del vuoto (opzione): Becker Germania, 5,5 kW

Specifiche tecniche

• Modello: RG2040
• Struttura: Basamento saldato in acciaio pesante
• Area di lavoro: 2050 x 4050 x 200 mm
• Mandrino: 9,5 kW HSD (ER32), 24 000 giri/min
• Cambio utensili: Lineare 10 posizioni ISO30
• Precisione: ±0,05 mm/m
• Velocità massima di spostamento: 80 m/min
• Velocità massima di lavoro: 45 m/min
• Trasmissione: Cremagliera elicoidale + guide lineari HIWIN
• Servo e riduttore: Servi Yaskawa + riduttore planetario Shimpo
• Tavolo: T-slot vacuum, 8 zone indipendenti
• Elettronica: Siemens & Schneider
• Inverter: Delta
• Pompa del vuoto: Becker 5,5 kW (opzionale/inclusa)
• Aspirazione polveri: 3 kW doppia borsa (opzionale/inclusa)
• Lubrificazione: Sistema automatico
• Tensione (standard): 380V, 3PH, 50Hz
• Sistema di controllo: Sistema di controllo PC
