Tubo per termocoppia M27H-64P-L7000

Riepilogo
Il cavo multipunto per termocoppie destinato alla siderurgia raggruppa le connessioni di 27 punti di temperatura in un unico fascio di cablaggio. Lunghezza standard 7 m con un connettore ad ogni estremità. Permette di collegare l'unità di misura all'apparecchiatura di lettura o controllo evitando molte terminazioni individuali. Produzione su richiesta per termocoppie tipo K, J, N e altre tarature; conduttori e connessioni selezionati secondo il tipo di termocoppia richiesto.

Caratteristiche principali

• Numero di punti: 27 punti di misura
• Lunghezza: 7.000 mm (7 m)

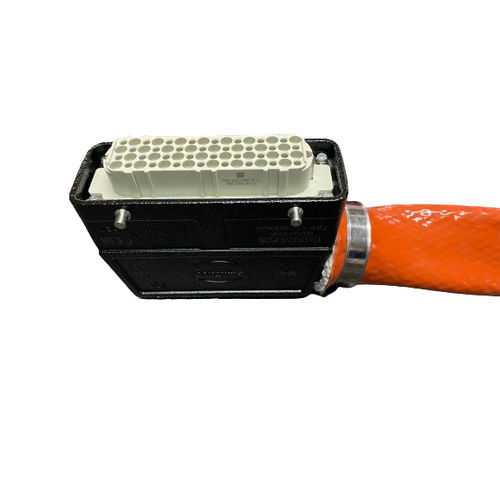

• Connessioni: un connettore ad ogni estremità (connettore di raggruppamento)
• Tipi di termocoppia: K, J, N e altri su richiesta
• Funzione: collegamento e estensione dei segnali delle termocoppie, raggruppamento e ordinamento del cablaggio
• Uso principale: impianti siderurgici e processi industriali a temperatura
• Origine: Made in Spain
• Disponibilità: produzione su misura

Vantaggi

• Riduce il numero di terminazioni individuali nell'impianto
• Facilita il collegamento/scollegamento e la sostituzione durante la manutenzione
• Raggruppa 27 segnali in un unico cavo, migliorando l'ordine e l'identificazione
• Può ridurre i tempi di montaggio e semplificare le riparazioni

Applicazioni

• Forni industriali
• Linee di laminazione
• Processi di trattamento termico
• Apparecchiature di fonderia e colata
• Macchine per la produzione siderurgica
• Sistemi di prova e controllo termico
• Apparecchiature di lettura, registrazione o controllo della temperatura

Opzioni e personalizzazione (esempi disponibili in produzione su richiesta)

• Tipo di sensore: termocoppia K, J, T, N, S, R, PT100, PT1000 o altro
• Materiale guaina: AISI 304, AISI 316, AISI 310, Inconel 600, ceramica, carburo di silicio o altri
• Connessione: senza connessione, 1/8", 1/4", 3/8", 1/2", 3/4", 1", flangia, raccordo scorrevole o altri
• Cavo: senza cavo, silicone, PFA/Teflon, fibra di vetro, treccia inox o altri
• Terminazione: testa, connettore mini, connettore standard, fili liberi o altra terminazione
• Opzioni ATEX e servizi di taratura (verifica interna o taratura gestita ENAC) su richiesta

Altri nomi con cui può essere conosciuto

• Cavo multipare per termocoppie
• Guaina multipare di compensazione
• Cavo di temperatura multipunto
• Cavo multipair per termocoppie
• Cavo multicanale per termocoppie
• Cavo per termocoppia multipunto
• Cavo di termocoppie per siderurgia

Dati necessari per verificare la compatibilità prima dell'ordine

• Tipo di termocoppia richiesto (K, J, N o altro)
• Numero di punti di misura (confermato: 27)
• Modello e numero di pin di ogni connettore
• Distribuzione / assegnazione delle connessioni nei connettori
• Lunghezza necessaria e margine per evitare tensioni
• Temperatura ambiente e lungo il percorso del cavo
• Presenza di umidità, polvere o sollecitazioni meccaniche
• Caratteristiche dell'apparecchiatura di lettura o controllo (polarità, tipo di connettore, disposizione dei pin)

Caratteristiche / specifiche tecniche

• Peso: 8 kg
• Dimensioni imballo (circa): 50 × 50 × 30 cm
• Numero di punti: 27
• Lunghezza nominale: 7.000 mm
• Connettori: un connettore ad ogni estremità (configurazione a faccia fissa / raggruppata)
• Tipi di termocoppia disponibili: K, J, N (e altre tarature su richiesta)
• Tipo di prodotto: cavo multipunto per termocoppie (raggruppamento ed estensione dei segnali)
• Codice interno riportato in scheda: M27H-64P-L7000
• Produzione: su misura
