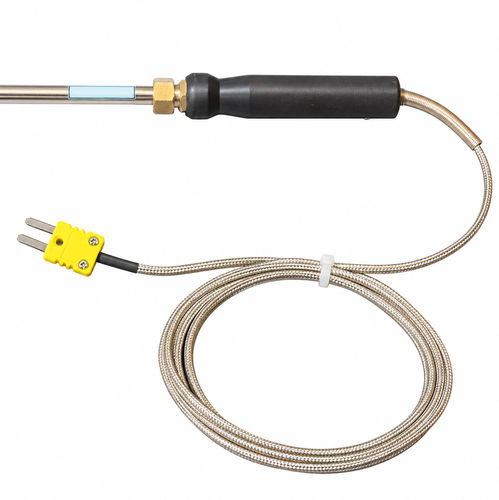

Termocoppia tipo K TEK6L1600/LANCE

a termocoppiaa forma di lanciaad uscita termocoppia

Riepilogo
Lancia termocoppia tipo K progettata per la rilevazione della temperatura per immersione nei processi di colata dell'alluminio. Sviluppo e produzione di JEMAR TERMOMETRÍA, distribuita da Suministros Payne. Configurazione specifica con protezione ceramica Silon angolata a 45° per una maggiore durabilità durante le immersioni in metallo fuso.

Composizione e elementi inclusi

• Schermo ceramico Silon Ø12 × 5 × 500 mm orientato a 45°
• Tubo protettivo in acciaio inox AISI 316 Ø8 × 1.000 mm
• Termocoppia tipo K con guaina Inconel 600 Ø4.5 × 1.600 mm
• Maniglia in PVC
• Cavo tipo K, lunghezza 2.000 mm
• Connettore mini maschio

Descrizione del design
La lancia è stata sviluppata ponendo attenzione alla durabilità nelle applicazioni con alluminio fuso. La combinazione di schermo ceramico Silon, guaina in Inconel e tubo protettivo in AISI 316 offre una soluzione pensata per resistere alle condizioni di immersione. La vita utile dipende dalle condizioni del bagno, dalla frequenza e durata delle immersioni e dalla gestione dell'attrezzatura. Nella selezione della lancia è opportuno valutare il processo e l'accesso al punto di misura.

Configurazione
Configurazione lancia termocoppia Tipo K JEMAR TERMOMETRÍA
Caratteristica — Specifica
Applicazione — Rilevamento temperatura in alluminio colato
Sensore — Termocoppia Tipo K
Protezione ceramica — Silon Ø12 × 5 × 500 mm
Angolo di configurazione — 45°
Tubo protettivo — Acciaio inossidabile AISI 316 Ø8 × 1.000 mm
Termocoppia interna — Tipo K con guaina Inconel 600 Ø4.5 × 1.600 mm
Maniglia — PVC
Cavo — Tipo K, lunghezza 2.000 mm
Connettore — Mini maschio
Progettazione e produzione — JEMAR TERMOMETRÍA

Applicazioni
La lancia è progettata per misurare la temperatura dell'alluminio liquido. Punti tipici di utilizzo:

• Crogioli: prelievo temperatura del bagno di alluminio durante le operazioni di fusione
• Forni di mantenimento: verifica della temperatura del metallo liquido
• Secchi di trasferimento: misurazione durante le operazioni di trasferimento dell'alluminio

Connessione allo strumento di lettura
Il cavo tipo K di 2 metri termina con un connettore mini maschio. Lo strumento di lettura deve essere compatibile con termocoppie tipo K e rispettare la polarità.

Osservazioni
Le dimensioni indicate corrispondono ai componenti; non rappresentano la lunghezza totale dell'assieme né la profondità utile di immersione. L'idoneità della configurazione deve essere valutata in base alla lega, alla temperatura di servizio, alla profondità di immersione e alla frequenza di misura. Per altri metalli o liquidi, verificare la compatibilità dei materiali prima di selezionare la lancia.

Caratteristiche / specifiche tecniche

• Produttore: JEMAR TERMOMETRÍA
• Tipo di sensore: Termocoppia Tipo K (guaina Inconel 600)
• Protezione ceramica: Silon Ø12 × 5 × 500 mm (45°)
• Tubo protettivo: AISI 316 Ø8 × 1.000 mm
• Guaina termocoppia: Inconel 600 Ø4.5 × 1.600 mm
• Maniglia: PVC
• Cavo: Tipo K, lunghezza 2.000 mm
• Connettore: Mini maschio
• Peso dichiarato: 15 kg
• Dimensioni imballo dichiarate: 60 × 60 × 20 cm
• Applicazione principale: Rilevamento temperatura in alluminio fuso
• Angolo di configurazione: 45°
• Codice interno / riferimento mostrato in scheda: TEK6L1600/LANZA
