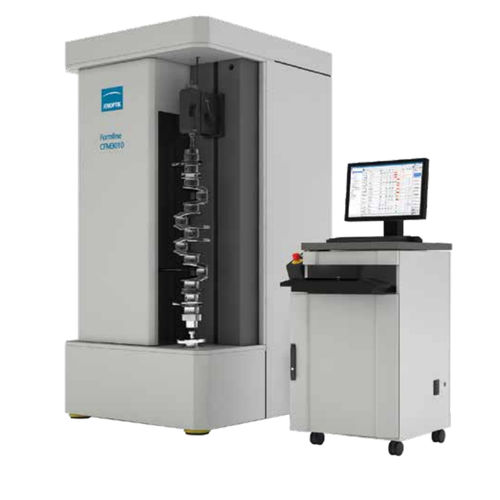

Profilometro di misura di forma Formline CFM3010

di monitoraggio della deformazioneindustrialeper l'industria automobilistica

Il sistema di misurazione CFM3010 determina in modo affidabile le deviazioni di forma e dimensione su alberi a gomito, alberi a ingranaggi e alberi a camme. La macchina di misura completamente automatica fornisce rapidamente risultati ad alta risoluzione, per cui i valori rimangono costanti con una precisione ripetitiva fino a 0,3 μm. Il sistema di misura è adatto all'uso sia in sale di misura che in ambienti di produzione. La costruzione robusta con disaccoppiamento delle vibrazioni garantisce il corretto funzionamento della macchina anche nelle condizioni di produzione industriale più difficili. La slitta di misura esente da usura è montata su un cuscinetto pneumatico e non richiede manutenzione. I vostri collaboratori possono valutare i risultati delle misurazioni utilizzando l'intuitivo software TURBO SHAFT, che è stato sviluppato appositamente per le misurazioni su alberi a gomiti e a camme. Gli algoritmi di valutazione della forma della camma sono certificati PTB (PTB = "Physikalisch-Technische Bundesanstalt", l'istituto nazionale di metrologia tedesco). Questo permette di determinare l'incertezza di misura del software. Vantaggi - Preciso: il sistema di misurazione ad alta risoluzione fornisce risultati esatti. - Risultati di misura affidabili: Nessuna forza meccanica trasversale. - Costante: Precisione ripetitiva fino a 0,3 μm. - Analisi affidabile: Rilevamento delle deviazioni di forma e dimensionali tramite il software TURBO SHAFT. - Camma standard: Prima misurazione tracciabile della forma della camma. - Robusto: Adatto all'uso in sale di misura e in ambienti di produzione. Applicazioni - Industria automobilistica: Misurazione di alberi a gomito, alberi di trasmissione e alberi a camme.
