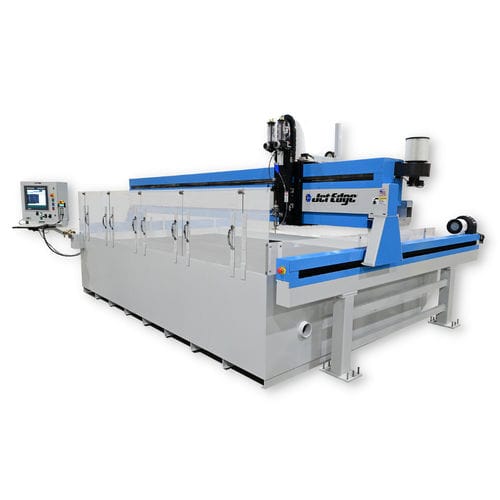

Macchina da taglio a getto d'acqua abrasivo EDGE X-3
per metalloper lamiereCNC

macchina da taglio a getto d'acqua abrasivo
macchina da taglio a getto d'acqua abrasivo
macchina da taglio a getto d'acqua abrasivo
macchina da taglio a getto d'acqua abrasivo
macchina da taglio a getto d'acqua abrasivo
macchina da taglio a getto d'acqua abrasivo
macchina da taglio a getto d'acqua abrasivo
macchina da taglio a getto d'acqua abrasivo
macchina da taglio a getto d'acqua abrasivo
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tecnologia
a getto d'acqua abrasivo
Materiale trattato
per metallo
Prodotto trattato
per lamiere
Tipo di comando
CNC
Applicazioni
per applicazioni industriali
Struttura
tipo portale, multitesta, 3 assi
Altre caratteristiche
ad alta precisione, lineare, programmabile
Ripetibilità

0,001 mm
(0 in)

Descrizione

Il sistema di movimento a 3 assi Edge X-3 Mid Rail Gantry è il cavallo di battaglia della linea Jet Edge. Con capacità di taglio a 3 assi, il gantry supporta più teste di taglio su una gamma di tavoli di dimensioni standard e personalizzate. Questo sistema di movimento, abbinato a una pompa Jet Edge UHP, funziona in tutti i settori ed è in grado di tagliare pezzi complessi da praticamente qualsiasi materiale. - Sistema di movimento isolato per una maggiore precisione - Taglio con acqua o abrasivo - Viti a ricircolo di sfere precaricate e regolabili con antiritorno - Cuscinetti lineari, vie rettificate di precisione temprate - Componenti critici dei cuscinetti protetti con guarnizioni a labirinto e pressione d'aria positiva - Servomotori brushless AC ad accoppiamento diretto con encoder assoluti - Doppio sistema di azionamento sincronizzato dell'asse y - Assistenza tecnica e formazione gratuita a vita in fabbrica CONTROLLI/ACCURATEZZA - Controllore Aquavision DI per PC industriale completamente collegabile in rete - Piena visibilità e accesso al codice macchina - Lettura digitale per il posizionamento di più teste - Pendente portatile completo di tutte le funzioni - Viti a sfera di precisione direttamente accoppiate ai servomotori - Precisione di posizionamento lineare di ±0,001″ su 12″ (304 mm) per asse - Ripetibilità ±0,001″ (bidirezionale) - ±0,003″ test renishaw ballbar di ortogonalità e rettilineità su 24″ (608 mm) - Gamme di posizionamento rapido impostate in fabbrica di 500-750 IPM in base all'applicazione - Controllo dell'altezza della corsa verticale di 12″ (304 mm) motorizzato o azionato da servomotore - Carrello Z secondario programmabile, azionato da servomotore con altezza di 12″ (304 mm) - Corsa verticale del carrello Z da 18″ e 24″ opzionale - Monitoraggio dell'acqua ad alta pressione e dell'erogazione dell'abrasivo

---
