Scheda CPU ATX OTH-ARK3

Rockchip RK3568ARM® Cortex®-A55 Quad-corescheda SIM

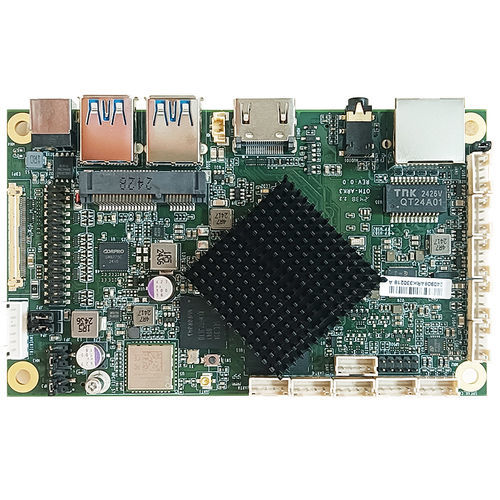

L'OTH-ARK3 è un single board computer compatto (SBC) 120 x 72 mm di Jetway, basato sul SoC Rockchip RK3568 con core ARM Cortex-A55 e NPU da 1 TOPS. Progettato per applicazioni embedded e industriali, integra memoria LPDDR4X saldata, storage eMMC, più uscite video, rete GbE, connettività wireless e un ampio set di I/O per periferiche e interfacce industriali.

Caratteristiche principali

• SoC Rockchip® RK3568 quad-core ARM Cortex-A55 (fino a 2,0 GHz) con NPU 1 TOPS
• 4GB LPDDR4X onboard (3200 MT/s), opzione 8GB
• 32GB eMMC onboard (opzionale fino a 64GB)
• Supporto Wi‑Fi (802.11 b/g/n 2,4 GHz) e Bluetooth 4.2
• 1 x GbE LAN (Realtek RTL8211F-CG)
• I/O: 2 x UART, 2 x RS232, 2 x USB3.0 (OTG), 4 x USB2.0
• Uscite video: HDMI, eDP, LVDS 24 bit dual channel (supporta fino a 3 display)
• Video: decodifica 4K H.264/265, codifica 1080P H.264/265

Specifiche tecniche

• Form factor: 120,0 W x 72,0 D mm
• CPU: Rockchip® RK3568 quad-core ARM Cortex-A55 (fino a 2,0 GHz) con NPU 1 TOPS
• PMU/Chipset: Rock Chip® RK809-5 PMU
• Memoria: LPDDR4X onboard 3200 MT/s 4GB standard (8GB opzionale)
• Storage: eMMC onboard 32GB (opzionale fino a 64GB); slot microSD
• Sicurezza: Intel® PTT (fTPM integrato)
• Alimentazione: ingresso DC 12V; modalità: AT / ATX; connettore: DC jack
• GPU: Mali-G52 MP2
• Uscite display & risoluzioni max: HDMI (4096 x 2304 @60Hz), eDP (2560 x 1600 @60Hz), LVDS (1920 x 1200 @60Hz)
• Audio: audio HD a 2 canali; 1 x jack combo (line-out / mic-in); amplificatore 3W
• Ethernet / Wireless: 1 x GbE (Realtek RTL8211F-CG); Wi‑Fi + Bluetooth tramite AW-CM358
• USB: 2 x USB3.0 (uno co-layout OTG), 4 x USB2.0
• Serial / I/O interni: header interno per 2 x RS-232; 2 x UART; GPIO 4-bit; SMBus; header debug; inverter
• Espansione: 1 x Mini-PCIe full-size; 1 x slot SIM; microSD
• Temperatura di esercizio: -10°C ~ 60°C; stoccaggio: -20°C ~ 70°C
• Watchdog: 255 livelli; Wake on LAN supportato
• Certificazioni & conformità: CE, FCC Classe A, LVD; EU RoHS, REACH (opzionale), China RoHS

Applicazioni e conformità

• Adatto per sistemi embedded, automazione industriale, HMI, digital signage, gateway e dispositivi edge IoT
• Conforme ai requisiti industriali e ambientali comuni per il dispiego in ambienti commerciali e industriali
