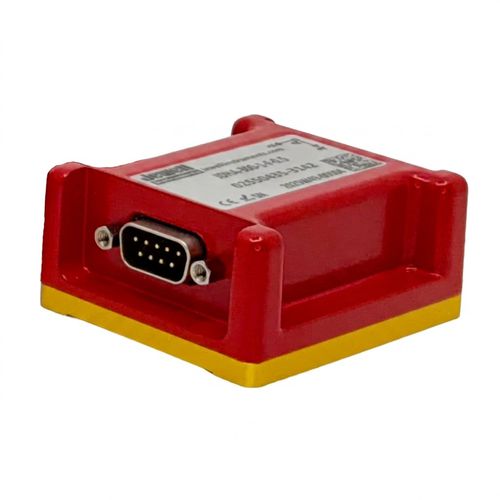

Accelerometro 2 assi JDHA series

1 asse3 assiMEMS

Panoramica del prodotto
Gli accelerometri MEMS digitali Ruby di Jewell Instruments sono sensori inerziali ad elevate prestazioni che offrono risoluzione, risposta in frequenza e larghezza di banda significative, in un involucro IP67 che utilizza la stessa configurazione di montaggio dei sensori MEMS attuali di Jewell.

Caratteristiche

• Campi di misura: ±0,5 g a ±1,0 g
• Compensazione in temperatura
• Opzioni di interfaccia digitale: ASCII (RS-485 / RS-232) e Modbus (RS-485)
• Alta precisione con risoluzione digitale di 30 μg
• Intervallo di funzionamento: -40° a +85° C
• Grado di protezione: IP67
• Opzioni di terminazione: M12 e DB9
• Conformità: CE e RoHS

Applicazioni

• Aerospaziale
• Militare
• Robotica
• Ricerca accademica
• Controlli di turbine eoliche
• Monitoraggio e collaudo di binari
• Monitoraggio parchi eolici
• Monitoraggio vibrazioni
• Sistemi di controllo automatizzati
• Prove su veicoli

Dimensioni
Dimensioni: 2.25 × 2.25 × 1.99 in

Specifiche di prestazione (selezionate)
Intervallo di misura (g): ±0.2 ; ±1.0
Risoluzione digitale (μg, max): 30 ; 30
Ripetibilità (mg): 70 ; 70
Non linearità (% FRO) max: 0.04 ; 0.01
Sensibilità del bias alla temperatura (mg/°C max): 0.005 ; 0.005
Disallineamento asse trasversale (° max): ±0.25 ; ±0.25
Larghezza di banda (Hz nom) (-3 dB): (Rate di campionamento) / 4 ; (Rate di campionamento) / 4
Precisione - sensore temperatura (°C, max): ±2 ; ±2
Tempo di warm up (s tip): 0.5 ; 0.5

Elettrico / Protocollo
Numero di assi: 1, 2 o 3
Gamma di tensione di ingresso (VDC): 5 min, 9 a 36 typ, 38 max (protetto da inversione di polarità)
Potenza - terminazione RS-485 abilitata (mW, max): 800.0
Potenza - terminazione RS-485 disabilitata (mW, max): 600.0
Protocollo: ASCII (RS-485); ASCII (RS-232); MODBUS-RTU
Baud (bps): 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 500000 (max)
Impostazioni comunicazione: 8 bit, 1 stop bit, pari | dispari
Frequenze di campionamento (Hz): 3.9, 7.8, 15.6, 31.2, 62.5, 125
ID nodo: 0 + ultime 2 cifre del numero di serie
Filtraggio: selezionabile dall'utente
Terminazione bus - interna (120Ω): On/Off

Ambiente / Meccanica
Intervallo di funzionamento: -40° a +85° C
Intervallo di stoccaggio: -55° a +105° C
Vibrazione: 20 grms, 5 Hz a 2 kHz
Shock: 180 g, 0.011 s, 1/2 seno
Sigillatura: IP67 (quando collegato a connettore IP67)

Caratteristiche / specifiche tecniche

• Famiglia modelli: serie JDHA (varianti 100 / 200 / 300)
• Dimensioni: 2.25 × 2.25 × 1.99 in
• Campi: fino a ±1,0 g
• Risoluzione digitale: 30 μg (max)
• Interfacce: ASCII (RS-485, RS-232), MODBUS-RTU
• Rate di campionamento: selezionabili (3.9 a 125 Hz)
• Alimentazione: supporta terminazione RS-485 interna (800 mW max) o disabilitata (600 mW max)
• Temperatura di funzionamento: -40° a +85° C
• Grado di protezione: IP67 quando collegato a connettore IP67
• Conformità: CE, RoHS
