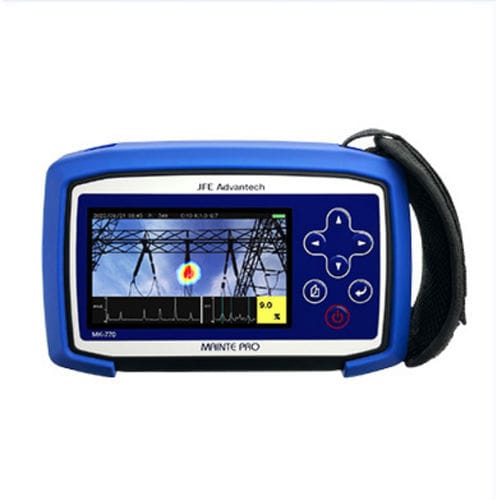

Telecamera acustica MK-770A

industrialedi rilevamento perditeper localizzazione di scarico parziale

Panoramica
Sistema di imaging acustico per il rilevamento in tempo reale di perdite d'aria/gas e scariche parziali mediante onde ultrasoniche. Progettato per operare in ambienti industriali rumorosi e per supportare diagnostica in loco, quantificazione delle perdite e valutazione delle perdite di energia.

Modello aggiornato (rilasciato nel 2025)

• Calcoli di perdita migliorati: maggiore accuratezza delle stime dei volumi di perdita.
• Filtraggio del rumore di fondo: algoritmi avanzati che analizzano i dati e riducono i falsi allarmi.

Visualizzatore perdite e scariche MK-770A

• Funzione combinata: rilevamento simultaneo di perdite d'aria/gas e scariche parziali tramite sensore ad array ultrasonico.
• Imaging acustico in tempo reale per la localizzazione visiva delle sorgenti.
• Acquisizione dati: memorizzazione di immagini e video per report e analisi.
• Design portatile con custodia opzionale.

Visualizzatore perdite d'aria/gas MK-750STA

• Unità compatta con elaborazione di cancellazione del rumore per supportare misure di risparmio energetico e diagnostica degli impianti.
• Stima della perdita: calcola il volume di perdita approssimativo e quantifica il costo della perdita.

Visualizzatore perdite d'aria/gas MK-750STA-R

• Configurazione minima e leggera con le stesse prestazioni di rilevamento del MK-750STA.
• Ottimizzato per portabilità e ispezioni semplici.

Verificatore perdite MK-730Air

• Verificatore portatile che fornisce un'indicazione approssimativa del volume di perdita.
• Direttività ±8° nella misura a ultrasuoni per la localizzazione della sorgente.
• Puntatore laser per segnare la sorgente sonora.
• Registra i dati di misurazione; dati trasferibili al PC tramite USB.
• Uscita cuffia per monitoraggio audio.

Multi-Checker MK-730

• Integra funzioni per la rilevazione di perdite su tubazioni, anomalie di macchine rotanti e rilevazione di scariche su apparecchiature elettriche.
• Direttività ±8° e puntatore laser per l'identificazione della sorgente.
• Registrazione dati e trasferimento USB al PC; uscita cuffia per verifica sonora.

Diagnostica di scariche parziali e isolamento (serie MK-720, PD SCAN, UHF PD Detector)

• Strumenti portatili per la rilevazione on-line di scariche parziali e la valutazione del degrado dell'isolamento nelle apparecchiature ad alta tensione.
• Rilevazione non a contatto dei segnali ultrasonici generati dalle scariche con sensibilità direzionale.
• PD SCAN: diagnostica automatica compatta con risultati tramite icone, fotocamera integrata e registrazione tramite QR code.
• UHF PD Detector: analisi PD a banda larga (100 kHz–70 MHz e 150 MHz–1000 MHz) con supporto multi-sensore e visualizzazione dello schema PRPD.

Video / Imaging
La linea di prodotti include imaging acustico in tempo reale e video dimostrativi per convalidare i flussi di lavoro di rilevamento e supportare la creazione di report in sito.

Specifiche tecniche

• Principio di rilevamento: imaging ultrasonico/acustico (Acoustic Camera) adatto ad ambienti rumorosi.
• Stima delle perdite: funzionalità per stimare il volume di perdita e quantificare il costo delle perdite.
• Gestione del rumore: algoritmi di cancellazione del rumore e filtraggio del rumore di fondo per ridurre i falsi allarmi.
• Rilevazione di scariche parziali: modelli disponibili per la rilevazione e l'analisi PD (MK-770A, serie MK-720, UHF PD Detector).
• Portabilità: configurazioni leggere e portatili (MK-750STA-R, unità portatili MK-730Air/MK-730).
• Ausili di misura: puntatore laser per l'identificazione della sorgente sonora (MK-730Air, MK-730).
• Registrazione dati: acquisizione immagine/video e registrazione delle misure con trasferimento USB al PC.
• Monitoraggio audio: uscita cuffia per conferma sonora in loco.
• Precisione angolare: conferma del punto ±8° per misurazioni ultrasoniche (MK-730Air, MK-730).
