Disponibile in due dimensioni di macchina
Varianti di macchina destra e sinistra disponibili
Elevata dinamica di tutti gli assi

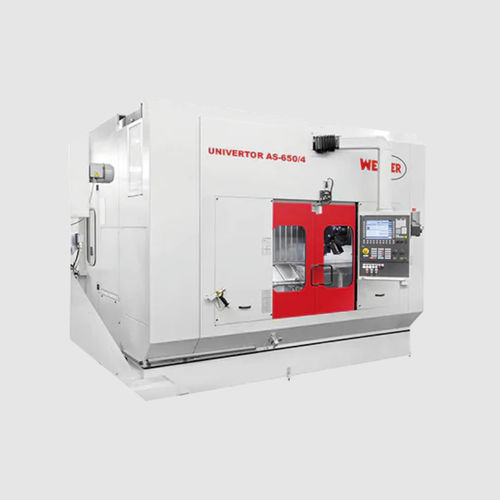

Tornio di precisione a pick-up monomandrino dal design modulare. Progettato per la lavorazione completa di lotti di varie dimensioni a costi unitari contenuti e con elevati requisiti di lavorazione e qualità. Grazie alla soluzione di automazione integrata come sistema pick-up, non sono necessari dispositivi di carico o soluzioni robotiche separate. La slitta trasversale dell'UNIVERTOR AS, che porta sia il mandrino motore che la contropunta NC, è progettata orizzontalmente. La contropunta e i supporti fissi si muovono a controllo numerico.
VANTAGGI CONCETTUALI CARICAMENTO PICK-UP
Disponibile in due dimensioni di macchina
Colonne macchina con un ottimo comportamento di rigidità e proprietà di smorzamento ottimizzate grazie alla sabbia residua nel modello
Guide lineari con elevata precisione e classi di precarico in tutti gli assi
Sistemi di misurazione diretta del percorso in tutti gli assi (scale di vetro)
Elevata dinamica di tutti gli assi
Mandrini di tornitura costruiti internamente con ottimi valori di precisione in termini di concentricità e di run-out assiale
Semplice installazione e smontaggio del mandrino di tornitura in caso di necessità di riparazione
Operazioni di tornitura verde, di tornitura dura, di sfregamento e di finitura
Automazione semplice, richiede solo un nastro trasportatore
Principio di pick-up brevettato ottimizzato per la lavorazione di parti di albero
Concetto di macchina collaudato con oltre 500 macchine costruite
Ingombro ridotto
Mandrino principale A6 secondo DIN 55026
Contropunta con montaggio MK 4
Interfaccia torretta portautensili VDI o Capto possibile 4
OPZIONI DI CARICAMENTO DEL PICK-UP
Possibilità di utensili motorizzati (per operazioni di foratura)
Possibilità di rotazione
Possibilità di avere un appoggio fisso regolabile da CN
Possibilità di sonda di misura integrata
Possibilità di unità di rettifica esterna aggiuntiva
---
