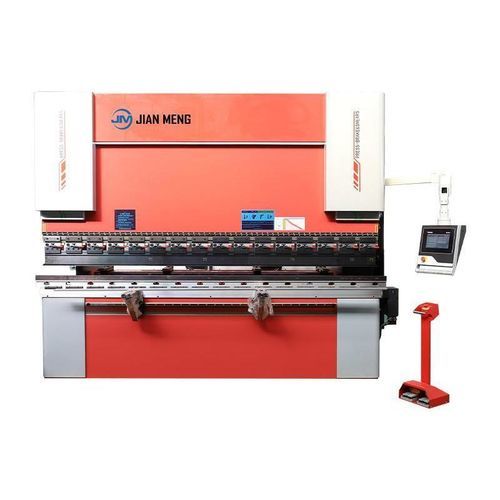

Pressa piegatrice elettroidraulica WE67K

CNCdi precisionecon vite a sfere

Descrizione del prodotto
La piegatrice sincrona elettroidraulica Jianmeng è un'attrezzatura di piegatura ad alta efficienza che combina spinta idraulica con azionamento sincrono controllato elettronicamente, fornendo alta precisione, stabilità ed efficienza energetica per soluzioni di lavorazione della lamiera.

Analisi dello stress e analisi degli elementi finiti
Il software CAE SOLIDWORKS può essere utilizzato per analizzare la struttura statica lineare, lo sforzo e la deformazione dei telaio del freno a pressione e della macchina di taglio laser. FEA (Finite Element Analysis) è molto prezioso per scenari che coinvolgono strutture complesse, carichi altamente complessi, modellazione transitoria e combinazioni dei fattori sopra menzionati.

Sistema CNC
Senza dubbio, il controller è il cervello di tutta la macchina. Offriamo tre marchi di controller: Delem (Paesi Bassi), ESA (Italia) e Cybelec (Svizzera). Questo algoritmo ottimizza il ciclo di piegatura, riduce il tempo di impostazione delle fasi di lavoro e migliora l'efficienza complessiva del processo di piegatura, soprattutto negli scenari di elaborazione a lotto. Il sistema può anche supportare la modifica di grafica 2D e 3D.

Sistema idraulico
Il sistema di controllo idraulico adotta servo elettroidraulico e design sincrono, con una distanza molto piccola tra cilindri idraulici. Ha una forte capacità di carico anti eccentrica, sincronizzazione ad alta precisione, rapporto di densità di potenza professionale e basso costo. La pressione del sistema idraulico può essere regolata in base a specifiche esigenze pratiche per soddisfare i requisiti di forza di piegatura. Il sistema idraulico di Jianmeng è dotato di un sistema di filtrazione per migliorare la purezza dell'olio idraulico e ridurre il tasso di guasto.

Serratura rapida
I nostri stampi superiori possono essere sostituiti facilmente e rapidamente, facendo buon uso del tempo.

Indietro calibro
Per garantire l'accuratezza del movimento dell'asse X, utilizziamo viti a sfera importate e guide lineari doppie invece delle viti tradizionali, migliorando così l'accuratezza e la coerenza del processo di fabbricazione. Abbiamo installato un meccanismo di pulizia sincrona controllato da un servomotore per il blocco posteriore, invece di un motore passo a passo. Questo aggiornamento ha migliorato il nostro controllo operativo e l'accuratezza.

Compensazione meccanica
Il nostro sistema autoprogettato calcola i valori di compensazione in base alla deformazione complessiva del cursore e del tavolo da lavoro, collegando senza problemi la curva di deformazione del corpo del letto con la curva di compensazione, garantendo un'eccellente rettitudine e coerenza angolare del prodotto.

Motore principale
L'uso di motori di marca aumenta la durata della macchina e la mantiene in funzione in un ambiente a basso rumore. Il livello di potenza e le dimensioni di installazione del motore sono conformi alle norme IEC, rendendolo molto facile da usare e mantenere. Possibilità di personalizzare la potenza e la tensione della macchina per soddisfare le specifiche esigenze di tensione della posizione del cliente.

Dispositivo di protezione (facoltativo)
Se avete elevati requisiti di sicurezza, la protezione laser DSP ® è necessaria.

Vantaggi:
Protezione laser, ricevitore multi-fascio
Aree protette: anteriore, centrale e posteriore
Il livello di sicurezza è CAT. 4 e SIL3
Livello di protezione della scatola di rilevamento: IP 65
Classificazione laser: classe 1M
Tempo di risposta: 5 millisecondi
Punto di spostamento: 5mm + parcheggio
Distanza di protezione MAX può raggiungere 15M
Le luci LED indicano vari stati

Specifiche tecniche

Forza di piegatura	Lunghezza di piega	Spaziamento colonne	Curso di scorrimento	Profondità di ingresso laringeo	Altezza di apertura	Velocità di lavoro	Potenza principale del motore	Dimensioni esterne	Peso
50t/1300	500 mm	1300 mm	1120 mm	150 mm	250 mm	460 mm	5.5 kW	1800*1500*3200 mm	4 t
70t/2500	700 mm	2500 mm	2050 mm	150 mm	300 mm	460 mm	5.5 kW	3100*1600*2500 mm	5.6 t
110t/4000	1100 mm	4000 mm	3100 mm	200 mm	400 mm	480 mm	11 kW	4600*1800*2600 mm	8 t
250t/6000	2500 mm	6000 mm	4800 mm	250 mm	450 mm	540 mm	22 kW	6300*2150*3150 mm	25 t
400t/6000	4000 mm	6000 mm	4800 mm	300 mm	500 mm	610 mm	30 kW	6300*2700*3500 mm	37.4 t
800t/8000	8000 mm	8000 mm	6600 mm	320 mm	600 mm	650 mm	30*2 kW	8300*3600*4500 mm	-

Caratteristiche / Specifiche tecniche

• Controllo CNC con supporto per grafica 2D e 3D
• Controller disponibili: Delem, ESA, Cybelec
• Sistema idraulico servo elettroidraulico
• Compensazione meccanica automatica
• Motore principale conforme IEC, personalizzabile
• Protezione laser opzionale DSP®
• Struttura analizzata con FEA
• Viti a sfera e guide lineari doppie per asse X
• Blocco posteriore con servomotore
• Facile sostituzione degli stampi superiori
