Attuatore elettrico 23E2 series

linearecon vite a sferepasso passo

Panoramica

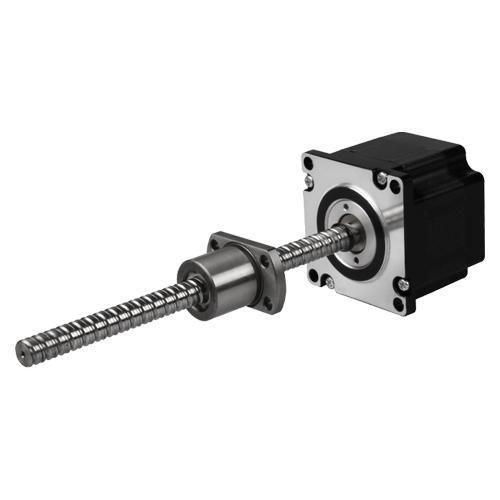

Attuatore lineare a vite a ricircolo di sfere passo-passo Taglia 23 (57 mm) versione External. Disponibili opzioni di lavorazione della estremità vite, encoder (EK2/EK3) e freno a disalimentazione.

Caratteristiche motore
Model No. | Rated Voltage [V] | Current [A] [RMS] | Resistance [Ω] | Inductance [mH] | Lead Wire No. | Motor Length L [mm]
23E2120 | 3.5 | 1.5 | 1.75 | 4.1 | 4 | 45
23E2130 | 2.4 | 3 | 0.8 | 1.7 | 4 | 45
23E2225 | 5 | 2.5 | 2 | 5.2 | 4 | 65
23E2240 | 2.8 | 4 | 0.7 | 2 | 4 | 65

Specifiche vite a sfere
Tipi: 1002, 1202, 1205, 1210, 1220
Diametri sfere: Ф1.5875, Ф1.5875, Ф2.5, Ф2.381, Ф2.5
Numero di filetti: 1, 1, 1, 2, 1
Direzione filettatura: Right (tutti i tipi)
Diametri radice albero: Ф8.6, Ф10.6, Ф10.3, Ф10.2, Ф9.7
Numero di circuiti: 3.7×1, 3.7×1, 2.8×1, 1.7×2, 1.8×1
Materiale albero/nut: SCM415H (tutti i tipi)
Durezza superficiale: HRC58~62 (tutti i tipi)
Trattamento antiruggine: Anti-rust oil (tutti i tipi)
Classe: C7 (tutti i tipi)

Dimensioni dado / Gioco assiale / Carichi
Dimensione dado | A | B | C | D | H | W | X | E | Gioco assiale (mm) | Carico dinamico [N] | Carico statico [N]
BS1002 | 34.5 | 5 | 28 | 18 | 22 | 27 | 4.5 | | ≤0.02 | 1450 | 2800
BS1202 | 37 | 5 | 28 | 20 | 24 | 29 | 4.5 | | ≤0.02 | 1600 | 3700
BS1205 | 40 | 10 | 30 | 24 | 30 | 32 | 4.5 | 15 | ≤0.02 | 6610 | 13160
BS1210 | 40 | 10 | 42 | 24 | 30 | 32 | 4.5 | 27 | ≤0.02 | 6420 | 12870
BS1220 | 40 | 5 | 46 | 24 | 24 | 32 | 4.5 | 37 | ≤0.02 | 6700 | 10100

Disegni dimensionali
Sono fornite immagini e disegni dimensionali della versione External per agevolare integrazione e montaggio.

Curve velocità-spinta
Curve Single Stack e Double Stack disponibili per l'attuatore da 57 mm (Taglia 23). Condizioni di prova: 40 Vdc; driver DS-OLS4-FPD bipolare chopper a corrente nominale (RMS). La spinta varia in funzione della tensione e del driver; si raccomanda un margine del 50% nella selezione.

Opzioni

• Lavorazioni dell'estremità vite (più opzioni illustrate).
• Encoder EK2: risoluzioni CPR disponibili 50, 100, 192, 200, 250, 256, 360, 400, 500, 720, 900, 1000, 1250, 2000, 2500, 4000, 5000. Uscite single-ended e differenziali documentate.
• Encoder EK3: risoluzioni CPR disponibili 64, 100, 200, 500, 1000, 1800, 2000, 2500, 3600, 4000, 5000, 7200, 8000, 10000. Uscite single-ended e differenziali documentate.
• Freno a disalimentazione disponibile per motori Taglia 23.

Freno a disalimentazione
Tensione nominale: DC 24 V ±5% | Resistenza: 141 Ω ±10% | Potenza: 5 W | Coppia di mantenimento: >2 N·m | Classe isolamento: B | Resistenza di isolamento: >100 MΩ (DC 500 V) | Resistenza dielettrica: AC 1000 V per 1 s | Tempo di innesto: 50 ms | Tempo di rilascio: 50 ms | Gioco di rotazione: 1° | Cicli emergenza: 200 cicli | Vita utile: 500.000 cicli | Rumorosità: <60 dB.

Specifiche tecniche

• Famiglia prodotto: Attuatori lineari a vite a ricircolo di sfere passo-passo (External) Taglia 23 (57 mm).
• Modelli motore disponibili: 23E2120, 23E2130, 23E2225, 23E2240 (vedere tabella motori per dati elettrici e lunghezze).
• Tipi di vite disponibili: 1002, 1202, 1205, 1210, 1220.
• Dimensioni dadi e carichi: BS1002, BS1202, BS1205, BS1210, BS1220; gioco assiale ≤0.02 mm; carichi dinamici/statici indicati sopra.
• Materiali: albero/dado SCM415H; durezza superficiale HRC58~62; trattamento anti-ruggine con olio; grado C7.
• Opzioni encoder: EK2 e EK3 con più risoluzioni e uscite single-ended/differenziali.
• Freno a disalimentazione: disponibile per Taglia 23 con parametri elencati sopra.
• Condizioni di prova per le curve: 40 Vdc, driver DS-OLS4-FPD bipolare a corrente nominale; prevedere margine del 50% sulla spinta.
