Attuatore elettrico 8ZWWC15L

linearecon astaDC

Panoramica
Attuatore a stelo di spinta compatto da 8 mm con motore coreless e encoder integrato, progettato per movimenti lineari brevi e precisi in applicazioni industriali con spazio ridotto.

Caratteristiche del motore
Codice motore: 8ZWWC15L
Dimensione motore (mm): 8
Tensione nominale (V): 12
Corrente nominale (A): 0.085
Passo della vite (mm): 0.5
Corsa standard (mm) (personalizzabile): 15
Corsa massima (mm): 25
Velocità massima (mm/s): 3.58
Spinta nominale (N): 25
Spinta di picco (breve durata) (N): 50
Opzioni rapporto ingranaggi: 4, 16
Peso (g): 15.7
Dimensioni complessive (mm): Φ8 × 68.7
Temperatura di esercizio (°C): −20 ~ +50
Ripetibilità (mm): ±0.08
Tipo di encoder: Encoder

Note
Il modello Ø8 è disponibile con due opzioni di motore: DC a spazzole con nucleo e DC brushless con nucleo. La corsa standard è personalizzabile su richiesta; il rapporto di riduzione è selezionabile in base all'applicazione.

Disegni dimensionali

• Designazione modello disponibile per il disegno: 8ZWWC15L

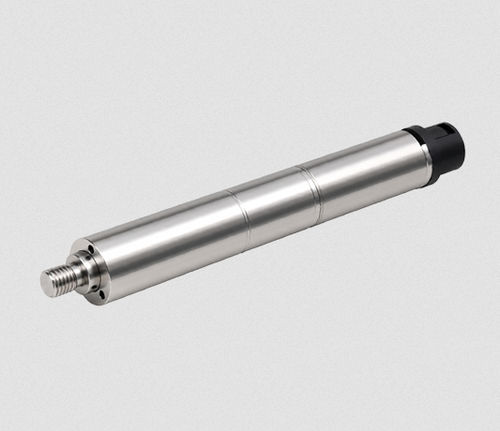

• Le immagini del prodotto includono la vista principale e il disegno dimensionale per la variante 8ZWWC15L

Caratteristiche / specifiche tecniche

• Codice motore: 8ZWWC15L
• Dimensione motore: 8 mm
• Tensione nominale: 12 V
• Corrente nominale: 0.085 A
• Passo della vite: 0.5 mm
• Corsa standard: 15 mm (personalizzabile)
• Corsa massima: 25 mm
• Velocità massima: 3.58 mm/s
• Spinta nominale: 25 N
• Spinta di picco (breve durata): 50 N
• Opzioni rapporto ingranaggi: 4, 16
• Peso: 15.7 g
• Dimensioni complessive: Φ8 × 68.7 mm
• Temperatura di esercizio: −20 ~ +50 °C
• Ripetibilità: ±0.08 mm
• Tipo di encoder: Encoder
• Opzioni motore disponibili per il modello Ø8: DC a spazzole con nucleo, DC brushless con nucleo
