Attuatore elettrico DWM 35

linearea vite a strisciamentopasso passo

Panoramica

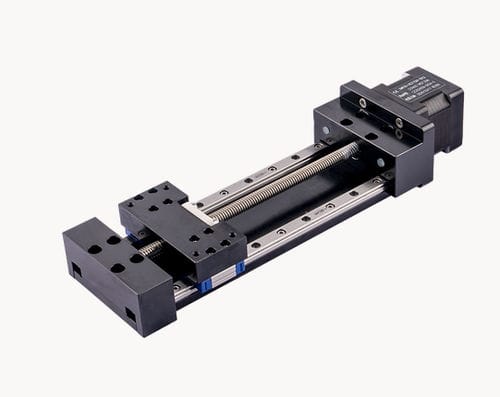

Attuatore lineare esterno DWM 35 progettato per posizionamento e movimento lineare industriale. Disponibile in configurazioni single- e double-stack con opzioni di vite e motore per adattare corsa, forza e risoluzione all'applicazione.

Caratteristiche del motore
Motor | Voltage [V] | Current [A] [RMS] | Resistance [Ω] | Inductance [mH] | Lead Wire No. | Motor Length [mm]
14E2105 | 6.6 | 0.5 | 13.2 | 14 | 4 | 33.6
14E2110 | 3.5 | 1 | 3.5 | 3.6 | 4 | 33.6
14E2115 | 2.7 | 1.5 | 1.8 | 1.9 | 4 | 33.6
14E2205 | 12 | 0.5 | 24 | 29 | 4 | 45.6
14E2210 | 6 | 1 | 6 | 7.2 | 4 | 45.6
14E2215 | 4 | 1.5 | 2.7 | 3.2 | 4 | 45.6

Viti disponibili e avanzamento per passo
Screw Dia. [inch] | Screw Dia. [mm] | Lead [inch] | Lead [mm] | Lead Code | Travel Per Step @ 1.8° [mm]
0.25 | 6.35 | 0.024 | 0.6096 | AA | 0.003048
0.25 | 6.35 | 0.0394 | 1.0 | AB | 0.005
0.25 | 6.35 | 0.025 | 0.635 | A | 0.003175
0.25 | 6.35 | 0.048 | 1.2192 | B | 0.006096
0.25 | 6.35 | 0.05 | 1.27 | D | 0.00635
0.25 | 6.35 | 0.0625 | 1.5875 | F | 0.0079
0.25 | 6.35 | 0.096 | 2.4384 | J | 0.0122
0.25 | 6.35 | 0.1 | 2.54 | K | 0.0127
0.25 | 6.35 | 0.125 | 3.175 | L | 0.0159
0.25 | 6.35 | 0.192 | 4.8768 | Q | 0.024
0.25 | 6.35 | 0.2 | 5.08 | R | 0.0254
0.25 | 6.35 | 0.25 | 6.35 | S | 0.0318
0.25 | 6.35 | 0.333 | 8.4667 | U | 0.0423
0.25 | 6.35 | 0.384 | 9.7536 | W | 0.0488
0.25 | 6.35 | 0.5 | 12.7 | Y | 0.0635
0.25 | 6.35 | 1 | 25.4 | Z | 0.127
0.315 | 8 | 0.1575 | 4 | M | 0.02
0.315 | 8 | 0.315 | 8 | T | 0.04
0.315 | 8 | 0.0787 | 2 | G | 0.01
0.315 | 8 | 0.3937 | 10 | C | 0.05

Specifiche meccaniche
Model | C100B (dyn) (kN) | Co (stat) (kN) | Mro (Nm) | Mpo (Nm) | Myo (Nm)
DWM 35 | 1.38 | 2.08 | 3.8 | 7.9 | 7.9

Disegno dimensionale
Disegni dimensionali e immagini dell'attuatore esterno disponibili per la taglia 35 mm DWM, incluse le dimensioni di montaggio e l'illustrazione esterna dell'attuatore.

Selezione corsa disponibile
Size A (mm) | Stroke B (mm) | Weight (kg) Single stack | Weight (kg) Double stack
124 | 50 | 0.522 | 0.543
174 | 100 | 0.593 | 0.614
224 | 150 | 0.665 | 0.686
274 | 200 | 0.736 | 0.757
324 | 250 | 0.807 | 0.828
374 | 300 | 0.879 | 0.9
424 | 350 | 0.95 | 0.971
474 | 400 | 1.021 | 1.042
524 | 450 | 1.092 | 1.113
574 | 500 | 1.163 | 1.184
* I valori di massa sono indicativi e possono variare con la configurazione reale.

Curve velocità‑spinta
Sono fornite immagini delle curve velocità‑spinta per configurazioni single e double stack che mostrano le prestazioni alle diverse velocità operative; consultare le immagini per i dati dettagliati.

Caratteristiche tecniche / specifiche

• Modello: DWM 35
• Diametro vite principale: 6.35 mm (0.25") e 8 mm (0.315") a seconda della configurazione
• Avanzamento per passo in funzione del codice del passo (vedere la tabella delle viti e avanzamento per passo a 1.8°)
• Motori disponibili: 14E2105, 14E2110, 14E2115, 14E2205, 14E2210, 14E2215 (vedere tabella motori)
• Capacità carico dinamico C100B: 1.38 kN; carico statico Co: 2.08 kN
• Coppie indicate: Mro 3.8 Nm, Mpo 7.9 Nm, Myo 7.9 Nm
• Corse standard: 50, 100, 150, 200, 250, 300, 350, 400, 450, 500 mm (corse personalizzabili entro il massimo spostamento)
• Pesi per taglia e impilamento: vedere tabella Selezione corsa disponibile (circa 0.522–1.184 kg)
