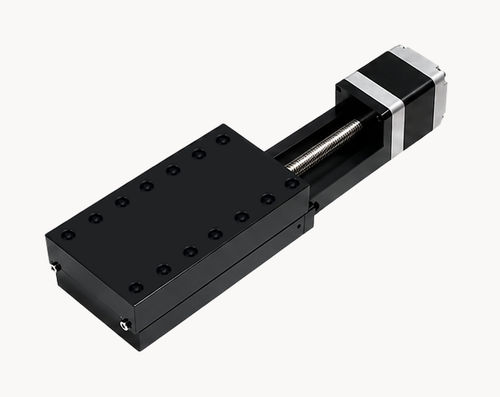

Modulo lineare con vite a sfere DMP 100

compatto

Panoramica del prodotto
Modulo lineare compatto da 42 mm con vite a ricircolo di sfere, progettato per posizionamenti lineari di precisione. Corsa: 100 mm; passo vite: 2 mm; spostamento lineare per passo: 0,01 mm/step.

Caratteristiche del motore

• Codice motore: DMP100-17E2115BS24-80175-110
• Fasi: 2
• Angolo per passo: 1.8°
• Corrente nominale/fase: 1.5 A (RMS)
• Resistenza/fase: 1.9 ±10% Ω
• Induttanza/fase: 2.2 ±20% mH
• Spostamento lineare per passo: 0.01 mm/step
• Diametro vite a sfere: Φ8 mm
• Passo vite a sfere: 2 mm
• Classe di precisione: C5(DY)
• Classe di isolamento: B
• Resistenza di isolamento: 100 MΩ (500 VDC)
• Aumento di temperatura: 80 °C
• Corsa: 100 mm
• Gioco assiale della vite: 0.005 mm
• Temperatura di esercizio: 0-40 °C (senza condensa)

Disegni dimensionali
Immagine esterna del prodotto e disegno dimensionale dettagliato disponibili: DMP_100.png e DMP100-dimension.jpg. Utilizzare per verifiche di montaggio e integrazione.

Curve velocità-spinta
Sono disponibili le curve caratteristiche velocità-spinta per le configurazioni Single Stack e Double Stack (riferimento taglia: 42 mm). Consultare le curve per selezionare la configurazione adeguata in base a velocità e spinta richieste.

Condizioni di prova
Tensione di prova: 24 Vdc; Modello driver: DS-OLS2-FPD (driver chopper bipolare) a corrente nominale (rms). La spinta motore può variare in funzione della tensione e delle condizioni del driver. Si raccomanda un margine di spinta del 50%.

Specifiche tecniche

• Modello: DMP 100
• Codice motore: DMP100-17E2115BS24-80175-110
• Fasi: 2
• Angolo per passo: 1.8°
• Corrente nominale per fase: 1.5 A (RMS)
• Resistenza per fase: 1.9 ±10% Ω
• Induttanza per fase: 2.2 ±20% mH
• Spostamento lineare per passo: 0.01 mm/step
• Diametro vite a sfere: Φ8 mm
• Passo vite a sfere: 2 mm
• Classe di precisione: C5(DY)
• Classe di isolamento: B
• Resistenza di isolamento: 100 MΩ (500 VDC)
• Aumento massimo di temperatura: 80 °C
• Corsa standard: 100 mm
• Gioco assiale della vite: 0.005 mm
• Temperatura di esercizio: 0-40 °C (senza condensa)
