Sistema di scaffalature per fogli

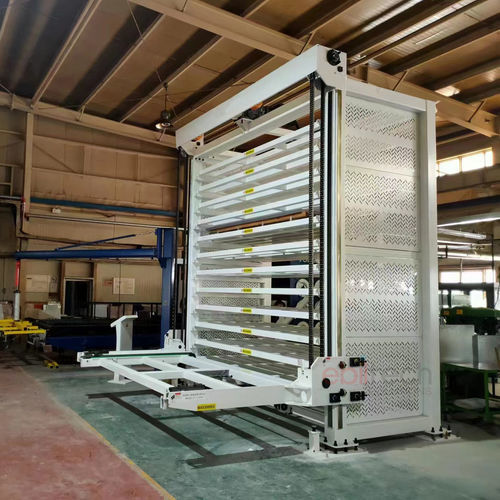

Torre in lamiera
La torre, con pianta e altezza selezionabili, è costituita da una struttura saldata molto robusta, adattata all'interno per lo stoccaggio verticale delle singole unità di movimentazione. I contenitori delle unità di movimentazione sono di costruzione saldata, dimensionati secondo i formati e i pesi tipici del trasporto in lamiera d'acciaio. L'estrattore, che fa parte del manipolatore di sollevamento, sposta l'unità di movimentazione orizzontalmente da/verso la posizione di stoccaggio nella torre, mentre il manipolatore di sollevamento sposta l'unità verticalmente da/verso la posizione di trasferimento. Il design del tavolo di dosaggio (mobile) nel punto di trasferimento fornisce un "sollevamento" del materiale sul contenitore, consentendo il trasferimento di interi fasci di tavole utilizzando un carrello elevatore. La movimentazione delle singole schede viene solitamente effettuata da un manipolatore a vuoto ad aspirazione o
calamita. Per i sistemi multi-torre, il punto di trasferimento può essere progettato come anteriore, posteriore e/o laterale (a seconda delle opzioni di progettazione della torre).
