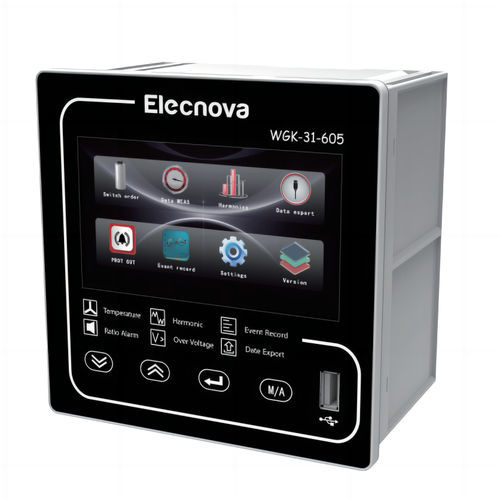

Il controllore di compensazione della potenza reattiva della serie WGK adotta un design digitale e un algoritmo di campionamento CA. È dotato di HMI TFT e porta RS-485 standard per il supporto del protocollo Modbus-RTU.
Caratteristiche principali
progettazione completamente digitale, con algoritmo di campionamento in c.a
l'interfaccia uomo-macchina adotta un display TFT o un display a cristalli liquidi LCD cinese a grande schermo
assemblaggio modulare, design dall'aspetto snello
con interfaccia bus standard RS-485, supporta il protocollo di comunicazione Modbus-RTU
visualizzazione in tempo reale di tensione, corrente, fattore di potenza, potenza attiva, potenza reattiva, tensione armonica, corrente armonica, frequenza, stato di commutazione del condensatore, temperatura e altri parametri
funzione di protezione dalle armoniche
● Regolazione del fattore di potenza target cosφ nell'intervallo 0,80 (ritardo)-1-0,80 (anticipo)
commutazione manuale/automatica per la selezione
● Supporto della modalità di commutazione a capacità uguale, codifica e controllo fuzzy
quando l'alimentazione di rete viene interrotta per più di 15 ms, la perdita di tensione viene rilasciata
la capacità di uscita di ciascun circuito di uscita può essere impostata contemporaneamente
Principali parametri tecnici
modalità di visualizzazione: Schermo tattile TFT
tensione di campionamento: 400V o 220V
tensione di lavoro: AC220 V
● Numero nominale di circuiti: 12 circuiti/21 circuiti
ingresso nominale: 5A
ha due modalità di funzionamento: compensazione manuale e compensazione automatica
ha la funzione di misura e protezione delle armoniche
dispone di un'interfaccia di comunicazione bus di campo standard RS-485 e Modbus-RTU (opzionale)
metodo di installazione: installazione a pannello
---
