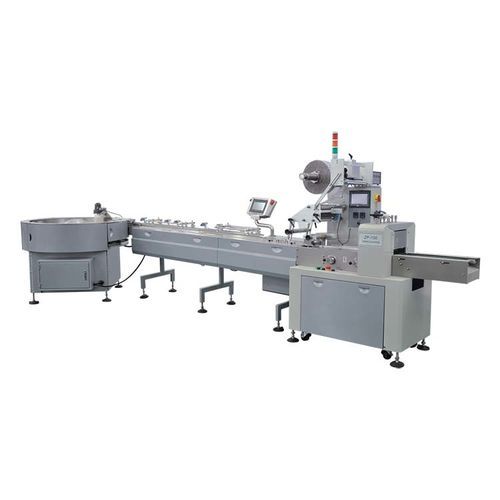

Macchina per imballaggio automatica GQ

controllata da PLCcon tunnel di retrazionecon film termoretraibile

Descrizione del prodotto
Le macchine confezionatrici a cuscino della serie GQ sono unità industriali progettate per il confezionamento automatico di alimenti, prodotti farmaceutici e articoli per uso quotidiano. Formano singoli pacchetti a forma di cuscino utilizzando film flessibili o carta con alimentazione inferiore, adattandosi a diversi ritmi e tipologie di confezionamento.

Modelli disponibili

• GQX-350 — macchina confezionatrice a cuscino con alimentazione carta dal basso
• GQ-350 — macchina confezionatrice a cuscino ad alta velocità
• GQ-450 — macchina confezionatrice a cuscino ad alta velocità
• GQ-590 — macchina automatica per confezionamento termoretraibile

Funzioni / Capacità di processo

• Alimentazione e trasporto automatici
• Misurazione e porzionamento accurati
• Riempimento prodotto
• Formazione automatica del sacchetto e sigillatura
• Stampa data e lotto
• Controllo di gonfiaggio/sfiato
• Scarico del prodotto finito per la gestione a valle

Principio di funzionamento — Macchina con alimentazione carta dal basso

• Alimentazione carta: il rotolo di carta viene svolto e indirizzato all'unità di apertura/formazione.
• Formazione dell'imballo: la carta viene piegata in una struttura tubolare aperta simile a un tubo di film per confezionamento a cuscino.
• Alimentazione prodotto: i prodotti vengono inseriti nella struttura tubolare nelle posizioni prestabilite.
• Sigillatura e taglio: vengono eseguiti formatura, sigillatura e taglio (a caldo o pressione) per ottenere sacchetti di carta singoli.
• Scarico: i sacchetti finiti vengono espulsi per l'imballaggio secondario (fasciatura, cartoni, ecc.).

Principio di funzionamento — Macchina a cuscino ad alta velocità

• Struttura meccanica e sistema di controllo ottimizzati per alte velocità di confezionamento.
• Sistema di posizionamento ad alta precisione per sigillatura e taglio accurati.
• Automazione avanzata: alimentazione, sigillatura e taglio sincronizzati con parametri regolabili.
• Progettata per funzionamento continuo e affidabile ad alta velocità.

Principio di funzionamento — Macchina automatica termoretraibile

• Sistema di alimentazione: i prodotti sono posizionati su un nastro o linea di alimentazione.
• Alimentazione del materiale di imballo: film o sacchetti termoretraibili vengono svolti da bobine.
• Sigillatura e taglio: il film/i sacchetti vengono tagliati e sigillati a misura.
• Termoretrazione: i prodotti passano attraverso un forno continuo o tunnel di ritiro per ottenere un rivestimento aderente.
• Raffreddamento e stabilizzazione: raffreddamento per fissare l'aderenza del film.

Caratteristiche e vantaggi

• Alta precisione di misurazione e rendimento elevato.
• Layout ergonomico e facile operatività.
• Ingombro compatto per risparmio di spazio produttivo.
• Flessibilità nei cambi formato per diverse dimensioni e forme di prodotto.
• Sigillatura affidabile e conservazione adeguata con materiali idonei.
• Adatta al confezionamento singolo e a disposizioni in blocco o a strisce.

Specifiche tecniche

• Controllo: PLC con regolazione della velocità mediante inverter.
• Funzioni automatiche: conteggio automatico, visualizzazione della lunghezza del sacchetto e velocità di confezionamento.
• Controllo temperatura: regolazione automatica PID.
• Tracciamento materiale: tracciamento fotoelettrico (rilevamento marchi colore) per film stampati.
• Sicurezza & diagnostica: protezione da sovraccarico, protezione da perdite, allarme e autodiagnosi con visualizzazione chiara dei guasti.
• Posizionamento & taglio: controllo digitale della posizione di taglio per tagli ad alta precisione e riduzione degli scarti di film.
• Materiali compatibili: film plastico, film termoretraibile e carta inferiore per i modelli a carta.
