Tavola basculante

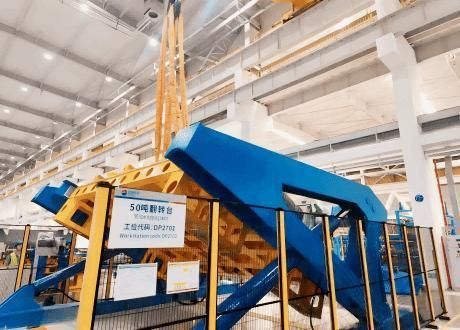

Il sistema di tavolo inclinabile idraulico per nuclei di ferro da 50 tonnellate è un'attrezzatura specializzata progettata per l'assemblaggio, la rotazione e il posizionamento verticale di grandi nuclei di trasformatori a due e tre colonne. Il sistema include una piattaforma di inclinazione idraulica montata a terra (composta dal corpo del tavolo inclinabile, sistema idraulico, sistema di controllo elettrico e sistema di protezione di sicurezza), una piattaforma di impilamento, un telaio di supporto di sollevamento motorizzato, strumenti di supporto ausiliari e altre installazioni associate. Capacità massima di carico: 50 tonnellate Dimensioni del nucleo inclinabile: 4300mm x 3400mm Dimensioni della piattaforma impilabile: 3500 mm (larghezza) × 4300 mm (lunghezza) × 1250 mm (altezza) Angolo di rotazione: 0-90° Precisione di perpendicolarità: ±0.5° Planarità della piattaforma: ≤3 mm (deviazione locale ≤2 mm/m) Rugosità della superficie della piattaforma: ≤12.5 μm Tempo di rotazione (0° a 90°): ≤10 minuti (regolabile) Potenza del motore idraulico: ≤55 kW Pressione di lavoro del sistema idraulico: 18 MPa - 25 MPa Nota: I parametri sopra indicati sono solo di riferimento, tutti i prodotti possono essere personalizzati. Sistema di inclinazione idraulico efficiente e sicuro Utilizza un azionamento idraulico per eseguire un'inclinazione stabile e fluida del nucleo senza la necessità di una gru aerea. Dotato di funzioni di autobloccaggio e autocontrollo idraulico per garantire un funzionamento sicuro durante l'intero processo di inclinazione. Design strutturale robusto e durevole I componenti principali sono saldati con acciaio strutturale ad alta resistenza e piastre d'acciaio, fornendo eccellente resistenza e rigidità per sopportare i carichi durante l'impilamento e l'inclinazione dei nuclei. Integrazione modulare per operazioni coordinate Il tavolo inclinabile e la piattaforma di impilamento sono collegati con guide, limitatori e meccanismi di sollevamento per un allineamento rapido e preciso e un bloccaggio sicuro, consentendo un flusso di lavoro efficiente. Adattabilità a più modalità di lavoro Supporta tre modalità operative: "Produzione del Nucleo", "Manutenzione del Nucleo" e "Debugging", per soddisfare diverse esigenze operative. La modalità di debugging include il controllo degli accessi per migliorare la sicurezza. Set completo di accessori ausiliari Include piattaforma di impilamento (con travi longitudinali), supporto per colonna del nucleo, supporto laterale per colonna del nucleo, supporto per giogo di ferro e recinzione di sicurezza, formando una soluzione completa per le operazioni di rotazione dei nuclei di trasformatori. Facile da usare e altamente automatizzato Controllato da programmi PLC e operato tramite un pannello di controllo facile da usare, consente cambi di modalità rapidi, movimenti sincronizzati e un intervento manuale ridotto.
