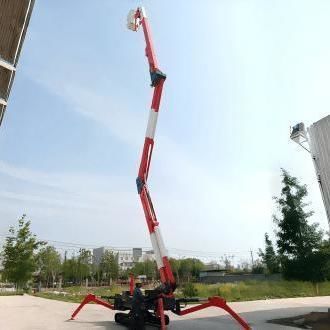

Piattaforma a ragno cingolata G-X23E

elettricaidraulicacon motore diesel

Questa piattaforma aerea ragno cingolata isolata offre un'altezza di lavoro di 23 metri e un'altezza della piattaforma di 21 metri, progettata per operazioni su linee elettriche fino a 66kV. È alimentata da un motore diesel da 18,2kW e alimentazione elettrica a 220V. Specifiche chiave di isolamento: - Sezione del braccio (0,7 m): 141kV/1min, nessun arco, guasto o surriscaldamento - Sezione del braccio (1,5 m): 105kV/1min, corrente di dispersione ≤200μA - Braccio base e piattaforma (0,4 m): 50kV/1min, nessun arco o surriscaldamento - Test completo del veicolo (1,5 m): 141kV/1min, completamente superato Parametri: - Modello: G-X23E Specifiche: - Altezza massima di lavoro: 23m - Altezza massima della piattaforma: 21m - Raggio massimo di lavoro: 9.8m - Dimensioni della piattaforma: 0.6×0.6×1.0m - Lunghezza riposta: 7.46m - Larghezza riposta: 0.89m - Altezza riposta: 2.1m - Lunghezza effettiva di isolamento del braccio superiore: ≥1.0m - Lunghezza effettiva di isolamento del braccio inferiore: ≥0.3m Produttività: - Capacità di sollevamento: 200 kg - Occupazione della piattaforma: 2 - Rotazione della piattaforma: ±80° - Rotazione del braccio: 45° - Rotazione della tavola rotante: 360° - Velocità di guida - riposta: 2.1 km/h - Pendenza massima: 30% - Angolo massimo di lavoro: 15° - Peso: 4800kg Potenza: - Tensione nominale di isolamento: 66 kV - Materiale del braccio: Materiale isolante FRP Caratteristiche: - Stabilizzatori a zampa di rana - Livellamento automatico con un solo tocco con blocchi di sicurezza per una maggiore stabilità. - Sistema di doppia alimentazione - Prestazioni stabili con controllo della velocità idraulica continuo per un funzionamento fluido. - Sicurezza idraulica - Cilindri del braccio e stabilizzatori dotati di valvole di bilanciamento, blocchi idraulici e una pompa elettrica di emergenza per garantire la sicurezza del sistema anche in caso di guasto del tubo. - Cingoli in gomma - Cingoli regolabili in larghezza e indipendenti consentono alla macchina di operare efficacemente in strade strette e ambienti estremamente complessi o difficili. - Cestello di lavoro a livello del suolo - La piattaforma può essere abbassata a terra per un ingresso/uscita facile e sicuro. - Design del braccio a doppio isolamento - I bracci superiore e inferiore sono isolati per garantire la sicurezza dell'operatore durante il lavoro su linee elettriche. - Sistema di controllo superiore isolato - Fornisce protezione aggiuntiva per gli operatori che lavorano su linee elettriche e previene efficacemente le perdite di superficie sulla piattaforma. - Copertura di protezione elettrica sul braccio superiore - Aggiunge oltre 1,0 metro di lunghezza effettiva di isolamento. Anche quando il braccio isolato è completamente retratto, le prestazioni di isolamento sono mantenute.
