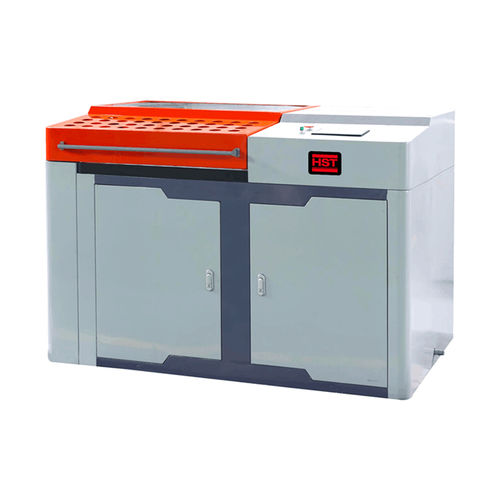

Macchina per prova di flessione HST-BTG60

a motoreper barra e tubo

La macchina di prova per la flessione dei tubi in acciaio saldata (fluido a bassa pressione) è un'apparecchiatura speciale per il test di flessione piana dei tubi in acciaio metallico. Standard: ISO 8491:1998 Materiali metallici-Tubo (in sezione completa)-Prova di flessione ISO 5173:2023 Prove distruttive sulle saldature in materiali metallici-Prove di flessione ASTM A370-22 Metodi di prova e definizioni per prove meccaniche di prodotti in acciaio Principali parametri tecnici: Intervallo nominale di diametro del tubo in acciaio curvo (DN) DN6 (Φ10.2), DN8 (Φ13.5), DN10 (Φ17.2), DN15 (Φ21.3), DN20 (Φ26.9), DN25 (Φ33.7), DN32 (Φ42.4), DN40 (Φ48.3), DN50 (Φ60.3) Angolo di flessione del tubo d'acciaio 0°-90° impostazione libera (0° personalizzato-180° impostazione libera disponibile) Velocità di funzionamento del rullo ≤ 1,4 r/min Precisione del controllo dell'angolo di flessione ± 1,5 ° Dotato di raggio di manicotto piegato R (6 volte diametro) per tubi in acciaio Φ21,3 mm × 6 ≈ 127,8 mm; Φ26,9 mm × 6 ≈ 161,4 mm; Φ33,7 mm × 6 ≈ 202,2 mm Φ42,4 mm × 6 ≈ 254,4 mm; Φ48,3 mm × 6 ≈ 289,8 mm; Φ60,3 mm × 6 ≈ 361,8 mm Opzionale: Φ10,2 mm × 6 ≈ 61,2 mm; Φ13,5 mm × 6 ≈ 81 mm; Φ17,2 mm × 6 ≈ 103,2 mm Raggio della ruota R5, R6.8, R8.6, R10.7, R13.5, R16.9, R21, R24.2, R30.2 Metodo di controllo del test 1.Controllo manuale: il test di flessione del campione è controllato manualmente e l'angolo di flessione è controllato manualmente durante il processo di flessione; 2.Controllo automatico: il test di flessione è automaticamente controllato dall'apparecchiatura, l'angolo di flessione può essere impostato,
