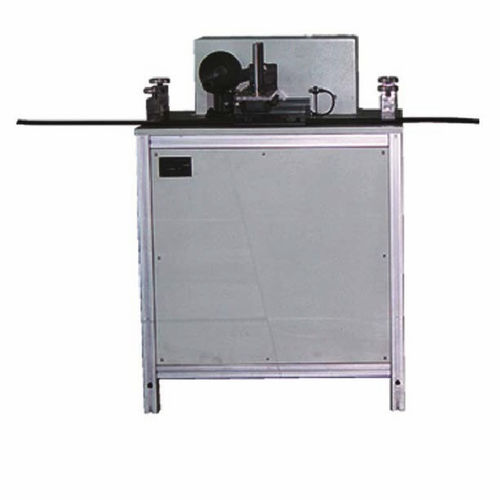

Macchina per prova di abrasione GMS-100

manualeper fibra ottica

La macchina per le prove di abrasione dei cavi in fibra ottica della serie GMS-100 è destinata a determinare la capacità del cavo in fibra ottica di resistere all'abrasione Oggetto La resistenza all'abrasione dei cavi in fibra ottica presenta due aspetti: a) La capacità della guaina di resistere all'abrasione; b) la capacità delle marcature del cavo di resistere all'abrasione. Lo scopo di questo test è determinare la capacità della guaina di un cavo in fibra ottica di resistere all'abrasione. Il test di abrasione delle marcature dei cavi è il metodo E2B. Apparecchiatura L'apparecchiatura per la prova di abrasione consiste in un dispositivo progettato per abradere la superficie del cavo in entrambe le direzioni parallele all'asse longitudinale del cavo su una lunghezza di 10 mm ± 1 mm a una frequenza di 55 cicli/min ± 5 cicli/min. Un ciclo consiste in un movimento del bordo abrasivo in ciascuna direzione. Il bordo abrasivo deve essere un ago di acciaio con un diametro specificato nelle specifiche di dettaglio. 2 Parametri tecnici 1. Corsa di attrito: 100 mm; 2. Gamma di impostazione dei tempi di prova: 1～9999; 3. 3. Frequenza: 55±5 volte/min; 4. Forza: 10~100N 5. Requisiti di alimentazione: trifase a 4 fili, 50Hz, 0,37KW; 6. Temperatura ambiente: 10℃～40℃. 7. Umidità ambientale: meno dell'80% (senza precipitazioni).
