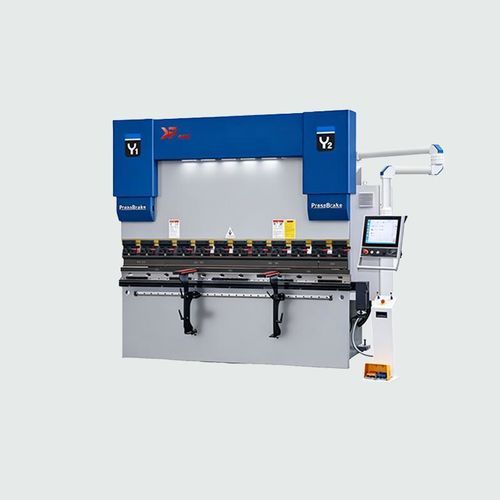

Pressa piegatrice servoidraulica KTP seriesCNCautomaticaad alta potenza
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Azionamento
- servoidraulica
- Controllo / comandi
- CNC
- Altre caratteristiche
- di precisione, automatica, ad alta prestazione, ad alta potenza, sincronizzati
- Forza di piegatura
Max.: 6.000 kN
Min.: 400 kN
- Lunghezza di piegatura
Max.: 6.000 mm
(236,2 in)Min.: 1.600 mm
(63 in)- Potenza del motore
Max.: 45 kW
(61,18 hp)Min.: 5,5 kW
(7,48 hp)- Lunghezza della macchina
Max.: 6.500 mm
(256 in)Min.: 1.800 mm
(71 in)- Larghezza della macchina
Max.: 2.600 mm
(102,36 in)Min.: 1.200 mm
(47,24 in)- Altezza della macchina
Max.: 3.800 mm
(149,61 in)Min.: 1.800 mm
(70,87 in)- Apertura
Max.: 620 mm
(24 in)Min.: 320 mm
(13 in)- Corsa massima
Max.: 300 mm
(12 in)Min.: 100 mm
(4 in)
Descrizione
Breve descrizione
1. Sistema CNC
Il TP10S è un controllo CNC con touchscreen da 10" studiato per piegatrici. Pilotato via bus CAN, garantisce posizionamento preciso e cablaggio semplificato. Inserendo lo spessore del lamierato e l'angolo di piega, calcola automaticamente la profondità di piega e le dimensioni spiegate. Compensazione integrata della flessione e dell'angolo per mantenere la precisione dimensionale. Supporta espansione multi-asse, piegatura circolare multi-step, ampia capacità programmi e statistiche di produzione.
2. Struttura sincrona con albero a torsione
L'albero è forgiato e battuto, offrendo elevata resistenza, buona elasticità e design regolabile per il movimento sincrono del carrello.
3. Impianto elettrico
Interblocco di sicurezza che interrompe l'alimentazione all'apertura dello sportello. Dotato di azionamenti servo di qualità e componenti Schneider Electric per affidabilità del controllo.
4. Impianto idraulico
L'unità idraulica utilizza un motore nazionale di primo piano abbinato a cilindri e componenti idraulici di qualità per prestazioni e durata nel tempo.
Tabella tecnica
Type | Nominal Force (KN) | Worktable Length (mm) | Poles Distance (mm) | Throat Depth (mm) | Slider Travel (mm) | Max Open (mm) | Power (kW) | Dimension LxWxH (mm)
KTP40T/1600 | 400 | 1600 | 1200 | 200 | 100 | 320 | 5.5 | 1800x1200x1800
KTP40T/2000 | 400 | 2000 | 1600 | 200 | 100 | 320 | 5.5 | 2300x1280x2100
KTP50T/2500 | 500 | 2500 | 1900 | 200 | 100 | 320 | 5.5 | 2850x1800x2200
KTP63T/2500 | 630 | 2500 | 1960 | 250 | 120 | 345 | 5.5 | 2850x1800x2300
KTP63T/3200 | 630 | 3200 | 2600 | 250 | 120 | 345 | 5.5 | 3500x1800x2300
KTP80T/2500 | 800 | 2500 | 1960 | 250 | 120 | 350 | 5.5 | 2900x1800x2350
KTP80T/3200 | 800 | 3200 | 2600 | 250 | 120 | 350 | 5.5 | 3700x1800x2400
KTP80T/4000 | 800 | 4000 | 3200 | 250 | 120 | 350 | 5.5 | 4300x1800x2400
KTP100T/2500 | 1000 | 2500 | 1960 | 320 | 120 | 380 | 7.5 | 2900x1800x2450
KTP100T/3200 | 1000 | 3200 | 2600 | 320 | 120 | 380 | 7.5 | 3800x1800x2500
KTP100T/4000 | 1000 | 4000 | 3200 | 320 | 120 | 380 | 7.5 | 4400x1800x2500
KTP125T/2500 | 1250 | 2500 | 1960 | 320 | 120 | 380 | 7.5 | 3000x1800x2500
KTP125T/3200 | 1250 | 3200 | 2600 | 320 | 120 | 380 | 7.5 | 3800x1850x2500
KTP125T/4000 | 1250 | 4000 | 3200 | 320 | 120 | 380 | 7.5 | 4400x1850x2500
KTP160T/3200 | 1600 | 3200 | 2600 | 320 | 200 | 450 | 11 | 3900x1900x2650
KTP160T/4000 | 1600 | 4000 | 3200 | 320 | 200 | 450 | 11 | 4500x1900x2650
KTP160T/5000 | 1600 | 5000 | 4000 | 320 | 200 | 450 | 11 | 5500x2000x2700
KTP160T/6000 | 1600 | 6000 | 4800 | 320 | 200 | 450 | 11 | 6500x2000x3100
KTP200T/3200 | 2000 | 3200 | 2600 | 350 | 250 | 500 | 15 | 3900x2000x2650
KTP200T/4000 | 2000 | 4000 | 3200 | 350 | 250 | 500 | 15 | 4500x2000x2700
KTP200T/5000 | 2000 | 5000 | 4000 | 350 | 250 | 500 | 15 | 5500x2000x2700
KTP200T/6000 | 2000 | 6000 | 4800 | 350 | 250 | 500 | 15 | 6500x2000x2800
KTP250T/3200 | 2500 | 3200 | 2600 | 350 | 250 | 520 | 18.5 | 3900x2050x2850
KTP250T/4000 | 2500 | 4000 | 3200 | 350 | 250 | 520 | 18.5 | 4500x2050x2850
KTP250T/5000 | 2500 | 5000 | 4000 | 350 | 250 | 520 | 18.5 | 5500x2050x2850
KTP250T/6000 | 2500 | 6000 | 4800 | 400 | 250 | 520 | 18.5 | 6500x2150x2900
KTP300T/3200 | 3000 | 3200 | 2600 | 400 | 250 | 520 | 22 | 4000x2100x2980
KTP300T/4000 | 3000 | 4000 | 3200 | 400 | 250 | 520 | 22 | 4500x2100x2980
KTP300T/5000 | 3000 | 5000 | 4000 | 400 | 250 | 520 | 22 | 5500x2150x2980
KTP300T/6000 | 3000 | 6000 | 4800 | 400 | 250 | 520 | 22 | 6500x2150x2980
KTP400T/4000 | 4000 | 4000 | 3200 | 400 | 250 | 540 | 30 | 4500x2300x3450
KTP400T/5000 | 4000 | 5000 | 4000 | 400 | 250 | 540 | 30 | 5500x2300x3450
KTP400T/6000 | 4000 | 6000 | 4800 | 400 | 250 | 540 | 30 | 6500x2300x3500
KTP500T/4000 | 5000 | 4000 | 3200 | 400 | 300 | 620 | 37 | 4500x2450x3600
KTP500T/5000 | 5000 | 5000 | 4000 | 400 | 300 | 620 | 37 | 5500x2450x3600
KTP500T/6000 | 5000 | 6000 | 4800 | 400 | 300 | 620 | 37 | 6500x2500x3700
KTP600T/4000 | 6000 | 4000 | 3200 | 400 | 300 | 620 | 45 | 4500x2500x3700
KTP600T/6000 | 6000 | 6000 | 4800 | 400 | 300 | 620 | 45 | 6500x2600x3800
Specifiche tecniche / Punti chiave
- Prezzo FOB: US $0.5 - 9,999 / Pezzo
1. Sistema CNC
Il TP10S è un controllo CNC con touchscreen da 10" studiato per piegatrici. Pilotato via bus CAN, garantisce posizionamento preciso e cablaggio semplificato. Inserendo lo spessore del lamierato e l'angolo di piega, calcola automaticamente la profondità di piega e le dimensioni spiegate. Compensazione integrata della flessione e dell'angolo per mantenere la precisione dimensionale. Supporta espansione multi-asse, piegatura circolare multi-step, ampia capacità programmi e statistiche di produzione.
2. Struttura sincrona con albero a torsione
L'albero è forgiato e battuto, offrendo elevata resistenza, buona elasticità e design regolabile per il movimento sincrono del carrello.
3. Impianto elettrico
Interblocco di sicurezza che interrompe l'alimentazione all'apertura dello sportello. Dotato di azionamenti servo di qualità e componenti Schneider Electric per affidabilità del controllo.
4. Impianto idraulico
L'unità idraulica utilizza un motore nazionale di primo piano abbinato a cilindri e componenti idraulici di qualità per prestazioni e durata nel tempo.
Tabella tecnica
Type | Nominal Force (KN) | Worktable Length (mm) | Poles Distance (mm) | Throat Depth (mm) | Slider Travel (mm) | Max Open (mm) | Power (kW) | Dimension LxWxH (mm)
KTP40T/1600 | 400 | 1600 | 1200 | 200 | 100 | 320 | 5.5 | 1800x1200x1800
KTP40T/2000 | 400 | 2000 | 1600 | 200 | 100 | 320 | 5.5 | 2300x1280x2100
KTP50T/2500 | 500 | 2500 | 1900 | 200 | 100 | 320 | 5.5 | 2850x1800x2200
KTP63T/2500 | 630 | 2500 | 1960 | 250 | 120 | 345 | 5.5 | 2850x1800x2300
KTP63T/3200 | 630 | 3200 | 2600 | 250 | 120 | 345 | 5.5 | 3500x1800x2300
KTP80T/2500 | 800 | 2500 | 1960 | 250 | 120 | 350 | 5.5 | 2900x1800x2350
KTP80T/3200 | 800 | 3200 | 2600 | 250 | 120 | 350 | 5.5 | 3700x1800x2400
KTP80T/4000 | 800 | 4000 | 3200 | 250 | 120 | 350 | 5.5 | 4300x1800x2400
KTP100T/2500 | 1000 | 2500 | 1960 | 320 | 120 | 380 | 7.5 | 2900x1800x2450
KTP100T/3200 | 1000 | 3200 | 2600 | 320 | 120 | 380 | 7.5 | 3800x1800x2500
KTP100T/4000 | 1000 | 4000 | 3200 | 320 | 120 | 380 | 7.5 | 4400x1800x2500
KTP125T/2500 | 1250 | 2500 | 1960 | 320 | 120 | 380 | 7.5 | 3000x1800x2500
KTP125T/3200 | 1250 | 3200 | 2600 | 320 | 120 | 380 | 7.5 | 3800x1850x2500
KTP125T/4000 | 1250 | 4000 | 3200 | 320 | 120 | 380 | 7.5 | 4400x1850x2500
KTP160T/3200 | 1600 | 3200 | 2600 | 320 | 200 | 450 | 11 | 3900x1900x2650
KTP160T/4000 | 1600 | 4000 | 3200 | 320 | 200 | 450 | 11 | 4500x1900x2650
KTP160T/5000 | 1600 | 5000 | 4000 | 320 | 200 | 450 | 11 | 5500x2000x2700
KTP160T/6000 | 1600 | 6000 | 4800 | 320 | 200 | 450 | 11 | 6500x2000x3100
KTP200T/3200 | 2000 | 3200 | 2600 | 350 | 250 | 500 | 15 | 3900x2000x2650
KTP200T/4000 | 2000 | 4000 | 3200 | 350 | 250 | 500 | 15 | 4500x2000x2700
KTP200T/5000 | 2000 | 5000 | 4000 | 350 | 250 | 500 | 15 | 5500x2000x2700
KTP200T/6000 | 2000 | 6000 | 4800 | 350 | 250 | 500 | 15 | 6500x2000x2800
KTP250T/3200 | 2500 | 3200 | 2600 | 350 | 250 | 520 | 18.5 | 3900x2050x2850
KTP250T/4000 | 2500 | 4000 | 3200 | 350 | 250 | 520 | 18.5 | 4500x2050x2850
KTP250T/5000 | 2500 | 5000 | 4000 | 350 | 250 | 520 | 18.5 | 5500x2050x2850
KTP250T/6000 | 2500 | 6000 | 4800 | 400 | 250 | 520 | 18.5 | 6500x2150x2900
KTP300T/3200 | 3000 | 3200 | 2600 | 400 | 250 | 520 | 22 | 4000x2100x2980
KTP300T/4000 | 3000 | 4000 | 3200 | 400 | 250 | 520 | 22 | 4500x2100x2980
KTP300T/5000 | 3000 | 5000 | 4000 | 400 | 250 | 520 | 22 | 5500x2150x2980
KTP300T/6000 | 3000 | 6000 | 4800 | 400 | 250 | 520 | 22 | 6500x2150x2980
KTP400T/4000 | 4000 | 4000 | 3200 | 400 | 250 | 540 | 30 | 4500x2300x3450
KTP400T/5000 | 4000 | 5000 | 4000 | 400 | 250 | 540 | 30 | 5500x2300x3450
KTP400T/6000 | 4000 | 6000 | 4800 | 400 | 250 | 540 | 30 | 6500x2300x3500
KTP500T/4000 | 5000 | 4000 | 3200 | 400 | 300 | 620 | 37 | 4500x2450x3600
KTP500T/5000 | 5000 | 5000 | 4000 | 400 | 300 | 620 | 37 | 5500x2450x3600
KTP500T/6000 | 5000 | 6000 | 4800 | 400 | 300 | 620 | 37 | 6500x2500x3700
KTP600T/4000 | 6000 | 4000 | 3200 | 400 | 300 | 620 | 45 | 4500x2500x3700
KTP600T/6000 | 6000 | 6000 | 4800 | 400 | 300 | 620 | 45 | 6500x2600x3800
Specifiche tecniche / Punti chiave
- Controllo CNC: TP10S 10" touch, bus CAN, calcolo automatico di profondità e dimensioni spiegate, compensazione flessione/angolo, espansione multi-asse e piegatura circolare multi-step, ampia capacità programmi e statistiche.
- Albero a torsione: Corpo forgiato e battuto per elevata resistenza, buon comportamento elastico e regolabilità per sincronizzazione.
- Elettrico: Azionamenti servo e componenti Schneider Electric; interblocco di sicurezza (stacco alimentazione all'apertura).
- Idraulico: Motore nazionale di alta qualità, cilindri e componenti idraulici durevoli.
- Gamma modelli: Serie KTP da ~400 kN a 6000 kN con lunghezze banco 1600–6000 mm e potenze 5.5–45 kW; consultare la tabella per i parametri dettagliati.
