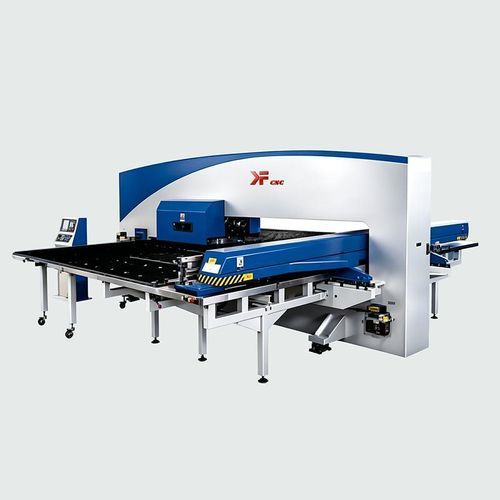

Pressa elettrica SPS3050elettronicapunzonatricedi formatura
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Azionamento
- elettrica, elettronica
- Funzione
- di formatura, punzonatrice, di marcatura a percussione
- Applicazioni
- per lamiera
- Struttura
- a pistone, a tavola girevole
- Controllo / comandi
- CNC
- Altre caratteristiche
- servocomandata, rotativa
- Forza
30,58 tf
- Apertura
89 mm
(4 in)- Cadenza (colpi/min)
1.500 p/min
- Corsa
32 mm
(1,26 in)- Larghezza delle piastre
1.500 mm
(59 in)- Lunghezza delle piastre
5.000 mm
(197 in)- Velocità di discesa
1.333,3 mm/s
- Peso
17 t
(19 us ton)- Lunghezza fuori tutto
550 cm
(217 in)- Larghezza totale
526 cm
(207 in)- Altezza totale
225 cm
(89 in)
Descrizione
Breve descrizione
Moduli chiave / Punti salienti
Lista di configurazione
Specifiche tecniche principali
LAYOUT DELLA TORRETTA (32 postazioni utensili)
Caratteristiche / Specifiche tecniche
- Dotata di controllo CNC FANUC e servomotori AC digitali FANUC per il controllo preciso del movimento
- Struttura a telaio saldato a O in acciaio con trattamento di tempra per rigidità e minima deformazione
- Testata a slitta servo-meccanica avanzata con frequenza massima di marcatura fino a 1800/1500 cpm
- Funzione di secondo posizionamento per eliminare le zone morte di lavorazione
- Componenti di trasmissione e di guida di marchi internazionali (vite a ricircolo di sfere REXROTH, guide lineari THK) per alta precisione
- Componenti pneumatici ed elettrici di marche principali
- Torretta spessa di precisione in ghisa sferoidale HQ600 alta 80 mm con guida autolubrificante per maggiore durata utensili
- Funzione di punzonatura continua al punto di rottura
- Utensili speciali di formatura per rullatura, maschiatura, formatura e marcatura
Moduli chiave / Punti salienti
- Sistema CNC FANUC e sistema servo AC
- Unità di punzonatura a slitta servo-meccanica avanzata
- Dispositivo di lubrificazione automatico
- Servomotori FANUC
- Torretta spessa di precisione
- Dispositivo di rilevamento deformazione lamiera
Lista di configurazione
- 1 | FANUC 0i-P special system | 1 set | FANUC (Giappone)
- 2 | AC servo amplifier | 4 sets | FANUC (Giappone)
- 3 | AC servo motors | 4 sets | FANUC (Giappone)
- 4 | Main motor | 1 set | ESTUN / GOLDEN AGE
- 5 | Main motor servo | 1 set | ESTUN / PHASE
- 6 | Precision ball screw assemblies | 2 sets | REXROTH (Germania)
- 7 | Precision linear roller rail | 3 sets | THK (Giappone)
- 8 | Precision screw pillow | 4 sets | NSK (Giappone)
- 9 | Pneumatic parts | 1 set | SMC (Giappone)
- 10 | Approach switches | 11 | TURCK / BALLUFF (Germania)
- 11 | Lubrication device | 1 set | BIJUR
- 12 | Tools with machine | 32 sets | China
- 13 | Auto-program software | 1 set | RADAN (Regno Unito)
- 14 | Water chiller | 1 set | China
Specifiche tecniche principali
- 1. Forza nominale: 300 KN
- 2. Diametro max. punzone: Φ88.9 mm
- 3. Tipo di trasmissione: Servo
- 4. Costruzione telaio: Telaio a O
- 5. Dimensione max. lamiera (una riposizione): 1500×5000 mm
- 6. Spessore max. lamiera: 6 mm
- 7. Peso max. lamiera: 150 kg
- 8. Precisione di punzonatura: ±0.1 mm
- 9. Corsa slitta: 32 mm
- 10. Corsa X/Y: 2500/1500 mm
- 11. Frequenza max. di punzonatura: 1500 min-1
- 12. Velocità max. di posizionamento: X=80 m/min, Y=64 m/min
- 13. Velocità di rotazione torretta: 30 r/min
- 14. Numero postazioni utensili: 32 set
- 15. Numero morsetti flottanti: 3 set
- 16. Sistema CNC: FANUC
- 17. Numero assi controllati: 5 axis
- 18. Monitor: 10.4 pollici colore
- 19. Dimensioni macchina (circa): 5500×5260×2250 mm
- 20. Peso macchina (circa): 17 T
LAYOUT DELLA TORRETTA (32 postazioni utensili)
- A: 16 — 3–12.7 mm
- B: 10 — ≤31.7 mm
- C: 2 — ≤50.8 mm
- D: 2 — ≤88.9 mm
- IT: 2 — ≤50.8 mm
Caratteristiche / Specifiche tecniche
- Modello: SPS3050
- Sistema CNC: FANUC 0i-P
- Azionamento: Trasmissione totalmente elettrica servo
- Forza nominale: 300 KN
- Diametro max. punzone: Φ88.9 mm
- Dimensione max. lamiera (una riposizione): 1500×5000 mm
- Spessore max. lamiera: 6 mm
- Precisione di punzonatura: ±0.1 mm
- Postazioni utensili: 32
- Morsetti flottanti: 3
- Assi controllati: 5 axis
- Peso approssimativo: 17 T
