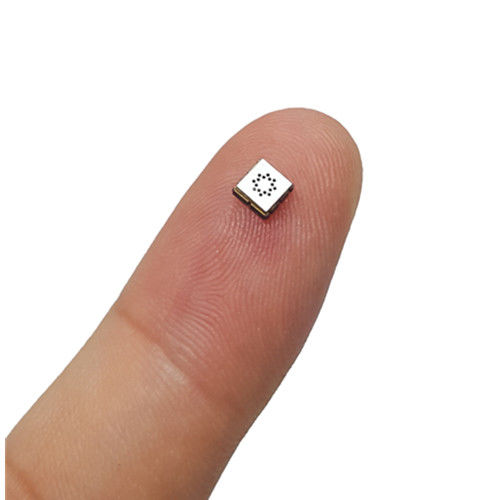

Il sensore CH4 è un sensore di gas in miniatura a semiconduttore di ossido di metallo basato sulla tecnologia MEMS a micropiastra calda per la rilevazione di un'ampia gamma di gas CH4 nell'aria. La produzione del sensore è combinata con la tecnologia MEMS a substrato di silicio, la tecnologia a film spesso e la tecnologia di imballaggio in ceramica. Lo strato sensibile al gas è depositato nella parte superiore della piastra e degli elettrodi interdigitati, con conseguente conducibilità dipendente dalla concentrazione di gas nocivi.
Caratteristiche:
>Alta sensibilità al CH4 ( 5CM5000ppm )
>Risposta rapida (~10Sec.)
>Basso consumo di energia ( ~60mW )
>Dimensioni ridotte (3,8 mm x 3,8 mm x 1,5 mm)
>Lunga vita operativa (-10 anni)
>Saldatura a riflusso
Applicazioni:
>Allarme perdite di gas naturale
>Rilevatore portatile
>Dispositivi indossabili. casa intelligente
Osservazioni:
1, Rq è stato testato in condizioni ambientali standard, ovvero in un'aria pulita con una temperatura di 25 ± 3 *C e un'umidità del 50 ± 10%
del 50 ± 10%.
2,Slk è definito come Rq/Rq, Rq è la resistenza del sensore nell'aria con una concentrazione di 1000 ppm di CH4. 25 ± 3 °C, 50 ± 10%.
3,Il tempo di risposta e di recupero è definito come l'intervallo di tempo che intercorre tra il contatto con la concentrazione di gas specificata e il 70% della variazione stabile della resistenza.
4, Rh è misurata in condizioni di potenza di riscaldamento pari a 60mW e cambia al variare della potenza di riscaldamento. Questa funzione può essere utilizzata per fare temperatura
---
