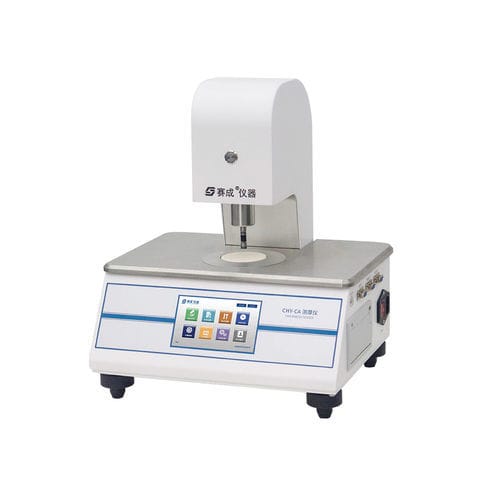

Tester di spessore CHY-CA

di carta e cartoneper filmper tessuto

CHY-CA è uno spessimetro ad alta precisione con metodo a contatto meccanico, utilizzabile per misurare lo spessore di pellicole, fogli, carta, cartone ondulato, tessuti, tessuti non tessuti e materiali isolanti solidi, ecc.

Caratteristiche del prodotto

• Rispetta rigorosamente lo standard di progettazione dell’area di contatto e della pressione di misura, e supporta varie personalizzazioni non standard;
• La testa di misura si alza e si abbassa automaticamente durante la prova, evitando efficacemente errori di sistema causati dall’operazione manuale;
• Due modalità di prova, automatica e manuale, che consentono agli utenti di scegliere liberamente;
• Supporto opzionale per campionatore automatico e impostazione dei relativi parametri quali intervallo di campionamento, numero di punti di misura e velocità di campionamento;
• Visualizzazione in tempo reale dei dati di analisi quali valore massimo, minimo, media e deviazione standard;
• I blocchi di calibrazione standard per la taratura del sistema garantiscono l’accuratezza della prova e la coerenza dei dati;
• Controllo tramite microcomputer, display LCD, interfaccia a menu e pannello di comando in PVC, che facilitano l’utilizzo da parte degli utenti e la visualizzazione dei dati;
• L’interfaccia USB standard facilita il collegamento esterno e lo scambio di dati tra il sistema e il computer.

Norme di prova
Questo strumento di prova è conforme a numerose norme nazionali e internazionali:

ISO 4593, ISO 534, ISO 3034, ASTM D374, ASTM D1777, ASTM D6988, TAPPI T411, JIS K6250, JIS K6783, JIS Z1702, BS 3983, BS 4817, GB/T 6672, GB/T 451.3, GB/T 6547

Applicazioni
Applicazioni di base
Pellicole, fogli e diaframmi in plastica
Carta e cartone
Lamine e wafer di silicio
Lamiere metalliche
Tessuti e tessuti non tessuti, ad esempio pannolini per bambini, assorbenti igienici e altri prodotti in fogli
Materiali isolanti elettrici solidi
Applicazioni estese
Intervallo di prova esteso a 5 mm e 10 mm

Specifiche tecniche

• Intervallo di prova: 0 ~ 2 mm (standard). 0 ~ 6 mm, 10 mm (opzionale)
• Risoluzione: 0,1 μm
• Pressione di prova: 17,5±1 kPa (pellicola), 50±1 kPa (carta), 100±1 kPa (carta)
• Area di contatto: 50 mm² (pellicola), 200 mm² (carta). Nota: selezionare un piedino di pressione per pellicola o carta; è disponibile la personalizzazione
• Intervallo di avanzamento del provino: 0 ~ 1000 mm (opzionale)
• Velocità di avanzamento del provino: 0,1 ~ 99,9 mm/s
• Pressione di prova: 0,4 ~ 0,6 MPa (non compresa nella fornitura)
• Dimensioni dell’attacco: tubo in PU da Ф6 mm
• Dimensioni dello strumento: 340 mm (L) x 340 mm (P) x 400 mm (A)
• Alimentazione: CA 100-240 V 50/60 Hz (adattabile alle specifiche locali)
• Peso netto: 17 kg

Configurazioni
Configurazioni standard: Strumento, microstampante, blocco di calibrazione standard

Componenti opzionali: Software professionale, cavo di comunicazione 485, testa di misura, contrappeso, dispositivo di avanzamento automatico

Nota: 1. La porta di alimentazione del gas dello strumento è un tubo in PU da Φ6 mm;
2. I clienti dovranno provvedere autonomamente all’alimentazione del gas.

Nota bene: Jinan Saicheng si impegna costantemente nell'innovazione e nel miglioramento delle prestazioni e delle funzionalità dei propri prodotti. Pertanto, le specifiche tecniche sono soggette a modifiche senza preavviso. Jinan Saicheng si riserva il diritto di interpretazione e revisione definitive.
