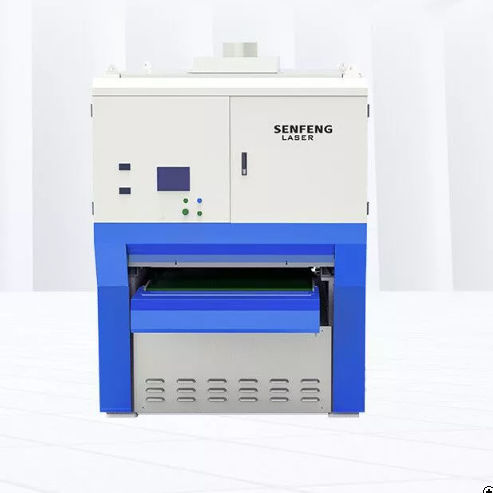

Levigatrice a larga banda SFD series

a nastrostazionariaelettrica

Panoramica del prodotto
Impianto automatico per la sbavatura e la levigatura di lamiere composto dai sottosistemi di controllo, alimentazione, convogliamento, sollevamento e rettifica. Il sistema di controllo programma lunghezza e spessore del pezzo, il sistema di sollevamento regola l'altezza del piano e il convogliatore porta i pezzi alla zona di rettifica per la rimozione delle sbavature e la finitura superficiale.

Caratteristiche

• Rimozione delle sbavature e arrotondamento dei bordi preservando lo strato di ossido e mantenendo lo spessore del pezzo.
• Controllo PLC con touch screen: funzionamento semplice, allarme guasti integrato e bassa incidenza di malfunzionamenti.
• Bassi costi dei pezzi di usura, riducendo le spese operative.
• Due motori principali da 18,5 kW per alimentazione affidabile; costruzione robusta e componenti pesanti (peso a vuoto circa 3,9 t) per uso industriale continuativo.

Settori di applicazione
Adatto alla lavorazione della lamiera nei settori: industria manifatturiera, aeronautica e spaziale, elettronica, componenti per metropolitana/ferrovia, automotive, macchine per l'industria alimentare, macchinari tessili, macchine edili, componenti di precisione, costruzione navale, attrezzature metallurgiche, ascensori, elettrodomestici, decorazione metallica e insegne.

Parametri tecnici della levigatrice per lamiera
Modello | SFD630 | SFD1000 | SFD1300 | SFD1600
Larghezza di lavoro | ≤630 mm | ≤1000 mm | ≤1300 mm | ≤1600 mm
Spessore di lavorazione | ≤50 mm (tutti i modelli)
Lunghezza di lavorazione | illimitata (tutti i modelli)
Velocità della nastro abrasivo | ≈1100 m/min (tutti i modelli)
Velocità di alimentazione | Adsorbimento a vuoto: 0,5–5 m/min; Aspirazione magnetica: 0,5–7 m/min (tutti i modelli)
Metodo di regolazione dello spessore | Automatico (tutti i modelli)
Precisione di regolazione dello spessore | < 0,02 mm (tutti i modelli)
Potenza totale | 20,37 kW (SFD630) | 68,5 kW (SFD1000) | 80 kW (SFD1300) | 94,5 kW (SFD1600)
Pressione di lavoro | 0,4–0,6 MPa (tutti i modelli)
Dimensioni macchina | 1910 × 1100 × 2100 mm (SFD630) | 3700 × 1700 × 2300 mm (SFD1000) | 4100 × 2200 × 2200 mm (SFD1300) | 4400 × 2700 × 2300 mm (SFD1600)

Specifiche

• Modelli: SFD630, SFD1000, SFD1300, SFD1600
• Larghezza di lavoro: ≤630 / ≤1000 / ≤1300 / ≤1600 mm (a seconda del modello)
• Spessore di lavorazione: ≤50 mm
• Lunghezza di lavorazione: illimitata
• Velocità nastro abrasivo: ≈1100 m/min
• Velocità di alimentazione: Adsorbimento a vuoto 0,5–5 m/min; Aspirazione magnetica 0,5–7 m/min
• Regolazione spessore: Automatica, precisione <0,02 mm
• Potenza totale (per modello): 20,37 kW / 68,5 kW / 80 kW / 94,5 kW
• Pressione di lavoro: 0,4–0,6 MPa
• Dimensioni macchina: vedere le dimensioni specifiche per modello sopra
