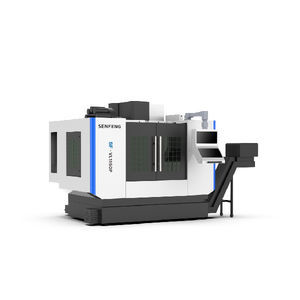

Centro di lavoro 3 assi SF-VL855

verticaleBT 4024 utensili

Descrizione del prodotto
Il centro di lavoro verticale SF-VL855 è una macchina utensile CNC di medie dimensioni progettata per eseguire più lavorazioni in una singola serraggio. Esegue fresatura, foratura, alesatura, alesatura fine, svasatura e maschiatura, agevolando la produzione in piccoli lotti e multi-variante di componenti metallici complessi come carter, piastre, dischi e corpi valvola.

Panoramica

• Modello: SF-VL855
• Area di lavoro: 800×550×550 mm
• Carico massimo: 500 kg
• Dimensioni del tavolo: 1000×550 mm

Parametri tecnici
VL855
Dimensioni del tavolo: 1000×550 mm
Carico massimo: 500 kg
Dimensione scanalatura a T: 5-18-90 mm
Corsa X massima: 800 mm
Corsa Y massima: 550 mm
Corsa Z massima: 550 mm
Distanza dal naso mandrino alla superficie tavolo max: 670 mm
Distanza dal naso mandrino alla superficie tavolo min: 120 mm
Distanza dal centro mandrino alla superficie guida Z: 590 mm
Conicità mandrino (7:24): BT40-150
Intervallo di velocità: 8000 giri/min
Potenza motore mandrino: 7,5 kW
Velocità rapida X/Y: 32 m/min
Velocità rapida Z: 24 m/min
Velocità di avanzamento: 1-10000 mm/min
Tipo cambio utensili: a disco
Capacità utensili: 24 (disco)
Tempo cambio utensile: 2,5 s
Precisione di posizionamento (X/Y/Z): 0,008 mm (JISB6336-4 / GB/T18400.4-2010)
Precisione di ripetibilità (X/Y/Z): 0,005 mm
Ingombro (L×P×H): 2600×2380×2400 mm
Peso lordo appross.: 5300 kg

Vantaggi / Caratteristiche

• Progettazione completamente protetta per sicurezza dell'operatore e ambiente di lavoro pulito
• Sistema efficiente di evacuazione trucioli automatico
• Elevata precisione di posizionamento e ripetibilità per lavorazioni di precisione
• Processo maturo di costruzione del basamento per garantire rigidità e stabilità nel tempo

Settori di applicazione

• Automotive, motocicli, macchine edili, aerospaziale, difesa, stampi e lavorazione di componenti di precisione

Caratteristiche / specifiche tecniche

• Modello: SF-VL855
• Area di lavoro: 800×550×550 mm
• Dimensioni del tavolo: 1000×550 mm
• Carico massimo: 500 kg
• Dimensione scanalatura a T: 5-18-90 mm
• Corsa X/Y/Z: 800 / 550 / 550 mm
• Conicità mandrino: BT40-150 (7:24)
• Velocità mandrino: 8000 giri/min
• Potenza mandrino: 7,5 kW
• Velocità rapida (X/Y/Z): 32 / 32 / 24 m/min
• Velocità di avanzamento: 1–10000 mm/min
• Cambio utensili: Disco, capacità 24
• Tempo di cambio utensile: 2,5 s
• Precisione di posizionamento: 0,008 mm; Precisione di ripetibilità: 0,005 mm
• Distanza naso mandrino alla tavola: Min 120 mm — Max 670 mm
• Distanza centro mandrino alla guida Z: 590 mm
• Ingombro (L×P×H): 2600×2380×2400 mm
• Peso lordo appross.: 5300 kg
