Apparecchio per prove di deflessione

di comparatore a quadranteper l'industria elettronicaa contatto

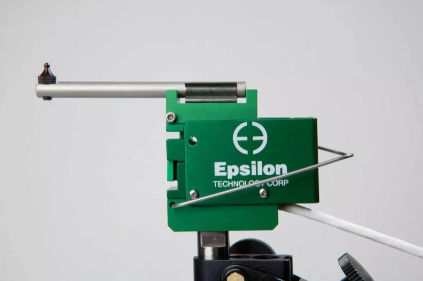

La deflessione viene misurata con un singolo braccio dotato di una punta di contatto sferica, simile a quella di un comparatore. La struttura estensimetrica a ponte intero fornisce un'uscita elettrica compatibile con qualsiasi elettronica progettata per un trasduttore estensimetrico. La base magnetica fornita con il calibro può essere montata sulla superficie di riferimento desiderata, sia essa piana o rotonda. La punta può quindi essere posizionata per misurare la deformazione riscontrata durante la prova. La base magnetica può essere utilizzata solo per i test a bassa e standard temperatura. I test a temperature elevate richiedono ulteriori considerazioni sul supporto. Tutti i modelli sono dotati di un braccio a molla che può liberarsi in caso di spostamento eccessivo, proteggendo il calibro da eventuali danni. Il braccio superiore esercita una piccola forza elastica contro il provino, sufficiente a consentire test ciclici dinamici, se lo si desidera, ma abbastanza leggera da non influenzare il test. Queste unità sono fornite di serie con il braccio impostato per misurare le deflessioni verso il basso quando sono orientate in posizione verticale. Possono essere utilizzate capovolte o con qualsiasi orientamento. Possono anche essere configurati con il braccio estensimetrico caricato a molla verso il basso. Se lo si desidera, specificarlo. Si noti che i campi di misura elencati si riferiscono allo spostamento totale. Gli estensimetri modello 3540 sono dispositivi estensimetrici, quindi compatibili con qualsiasi elettronica progettata per trasduttori estensimetrici. Nella maggior parte dei casi sono collegati al controllore di una macchina di prova. L'elettronica di condizionamento del segnale per l'estensimetro è generalmente inclusa nel controllore della macchina di prova o può essere aggiunta.
