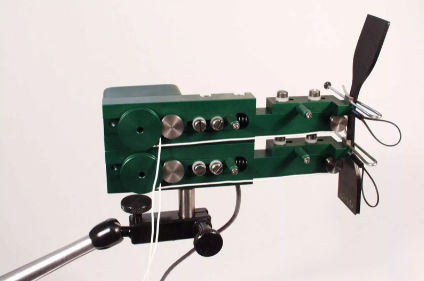

Estensimetro magnetico 3800

Il corpo principale di questo estensimetro unico rimane fermo durante il test, mantenuto in posizione dalla base magnetica regolabile inclusa. Solo le piccole e leggerissime teste mobili si muovono quando il campione si allunga durante il test. Queste si attaccano al campione con piccole clip a molla. Ogni testa tira un cavo dall'estensimetro mentre si muove. Questi modelli utilizzano potenziometri ad alta precisione e basso attrito e, di conseguenza, dispongono di un'ampia gamma di uscite selezionabili in fabbrica. L'estensimetro è pilotato da una tensione di eccitazione e ha un'uscita proporzionale all'ingresso. Possono essere dotati di uscite ad alto livello (circa 2-8 VCC) o di uscite che imitano i dispositivi estensimetrici (2-4 mV/V). Quando è impostato per imitare gli estensimetri ad estensimetri, il modello 3800 può essere utilizzato praticamente con qualsiasi elettronica di condizionamento del segnale progettata per i sensori ad estensimetri. I potenziometri utilizzano un filo ibrido avvolto su plastica conduttiva, che garantisce un'eccellente stabilità a lungo termine. L'uscita dell'estensimetro è facilmente interfacciabile con la maggior parte dei controllori di prova esistenti e può essere inserita direttamente nei sistemi di acquisizione dati e nei registratori grafici. Al momento dell'ordine è necessario indicare il tipo di uscita e il connettore desiderato. Eccitazione: da 5 a 10 V c.c. consigliata, 12 V c.c. o c.a. max. Uscita: Da 2 a 8 VCC, a seconda del modello (con ingresso a 10 VCC) o da 2 a 4 mVA/, nominale, selezionabile in fase d'ordine Linearità: <0,15% del fondo scala del campo di misura Risoluzione: 0.18 mm (0,007 pollici) per tutti i campi di misura Campo di temperatura: da -40°C a 100°C (da -40°F a 210°F) Cavo: Cavo integrato, ultra-flessibile, standard da 2,5 m (8 ft) Forza operativa: 20 grammi tipici, per ogni testina
