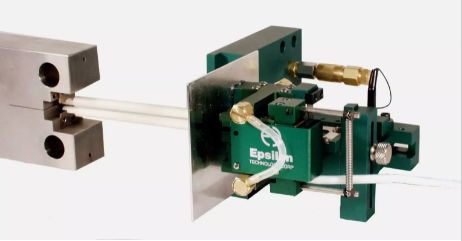

Questi calibri COD si montano su una staffa raffreddata ad acqua, che viene montata sull'apertura laterale del forno o con staffe di supporto del telaio di carico opzionali. La versione a temperatura standard (fino a 1200°C) è fornita con barre di allumina ad alta purezza. L'opzione ad alta temperatura è fornita con barre di carburo di silicio di grado alfa. Le barre sono realizzate su ordinazione alla lunghezza richiesta per il vostro forno. Le staffe di montaggio possono essere integrate nel taglio del forno. Epsilon può anche fornire staffe di montaggio opzionali per il telaio di prova. Per ottenere le migliori prestazioni con questo modello, i bordi di contatto del campione di prova devono essere leggermente arrotondati (non taglienti). Gli estensimetri modello 3548COD sono dispositivi estensimetrici, quindi compatibili con qualsiasi elettronica progettata per trasduttori estensimetrici. Nella maggior parte dei casi sono collegati al controllore di una macchina di prova. L'elettronica di condizionamento del segnale per l'estensimetro è in genere inclusa nel controllore della macchina di prova o può essere aggiunta. In questo caso, l'estensimetro viene fornito con il connettore e il cablaggio appropriati per essere collegato direttamente all'elettronica. Per i sistemi che non dispongono dell'elettronica necessaria, Epsilon può fornire una serie di soluzioni che consentono di collegare l'uscita dell'estensimetro a schede di acquisizione dati, registratori grafici o altre apparecchiature.
Eccitazione: da 5 a 10 VCC consigliata, 12 VCC o VAC max.
Uscita: da 2 a 4 mVW, nominale, a seconda del modello
Linearità: <0,15% del fondo scala del campo di misura, a seconda del modello
Campo di temperatura: Standard (-ST) fino a 1200 °C (2200 °F), opzionale (-HT) 1600 °C (2900 °F) Cavo: Cavo integrale, ultra-flessibile, 2,5 m (8 ft) standard Forza di funzionamento: 30 g tipica
---
