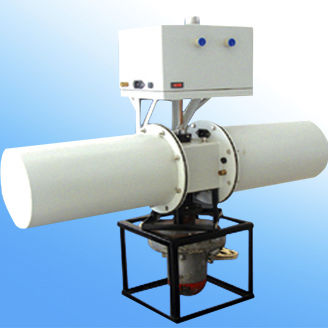

Granulometro per diffrazione laser Winner Industrial Online Particle Size Monitoring System

tramite analisi d'immagine dinamicadi processoper controllo di qualità

Panoramica del prodotto
Jinan Winner fornisce soluzioni di analisi online che coprono l'intero intervallo delle dimensioni delle particelle per rispondere alle esigenze di diversi settori. Il sistema misura continuamente la dimensione delle particelle in tempo reale per garantire qualità e uniformità del prodotto. Applicazioni tipiche: aggregati sabbia e ghiaia, slurry, cemento, sabbia artificiale, fertilizzanti, materiali per batterie e lavorazione dei minerali.

Caratteristiche principali
Intervallo di misura: 0,1 μm – 300 mm (copertura di sistema).
Principi di misura: diffrazione laser e analisi di immagini ad alta velocità.
Modalità operative: laser a secco, immagine in umido, immagine a secco per particelle grandi.

Moduli e parametri tecnici
Modulo: Winner 1702
Intervallo: 0,1–500 μm
Applicazioni: cemento, polvere di scoria, polvere di carbone, materiali per batterie
Nota: analizzatore online a diffrazione laser per polveri fini a secco.

Modulo: Winner 2602
Intervallo: 30–3000 μm
Applicazioni: slurry minerali, slurry metallici, fanghi
Nota: analizzatore granulometrico online per immagini in ambiente umido.

Modulo: Winner 2701
Intervallo: 10–300 mm
Applicazioni: aggregati sabbia e ghiaia, frantumazione mineraria
Nota: analizzatore online basato su immagine per particelle grosse e blocchettate.

Modulo: Winner 2702
Intervallo: 50–10000 μm
Applicazioni: sabbia artificiale, granuli di fertilizzante, cereali
Nota: analizzatore online per immagini a secco per particelle di grandi dimensioni.

Principi tecnici
Diffrazione laser (Winner 1702): basata sulle teorie di Mie e Fraunhofer, la distribuzione delle dimensioni delle particelle è ottenuta mediante inversione dello spettro della luce diffusa. Il percorso ottico di Fourier convergente brevettato riduce il consumo energetico e supporta la condivisione dei dati su cloud.

Analisi delle immagini (Winner 2602 / Winner 2701 / Winner 2702): acquisizione diretta della morfologia reale delle particelle con una telecamera industriale ad alta frequenza di acquisizione. Fornisce parametri morfologici come sfericità e rapporto d'aspetto. Finestra di campionamento auto-pulente per ridurre la manutenzione.

Vantaggi

• Analisi delle immagini: misurazione diretta della morfologia con elevata affidabilità dei dati; fornisce sfericità, rapporto d'aspetto e rotondità per processi che richiedono controllo della forma.
• Diffrazione laser: monitoraggio in tempo reale rapido ed efficiente con alta precisione e ripetibilità (errore di ripetibilità D50 < 3%).

Esempi di siti di installazione

• Impianto di cemento: cemento finito
• Polveri metalliche microscopiche (opzioni antideflagranti)
• Impianto di energia: carbone macinato
• Polvere di scoria micronizzata
• Impianti di cemento a due linee
• Processamento della sabbia artificiale
• Impianto di fertilizzanti
• Linee di frantumazione mineraria

Assistenza e supporto
Winner Cloud: monitoraggio in tempo reale dello stato del dispositivo e recupero dati remoto. Soluzioni personalizzate per campionamento, dispersione e ritorno del materiale adattate alle esigenze della linea di produzione.

Specifiche tecniche

• Nome prodotto: Winner Industrial Online Particle Size Monitoring System
• Marca: Winner
• Intervallo di misura complessivo: 0,1 μm – 300 mm (copertura a livello di sistema)
• Moduli disponibili: Winner 1702 (diffrazione laser, 0,1–500 μm), Winner 2602 (immagine umida, 30–3000 μm), Winner 2701 (basato su immagine, 10–300 mm), Winner 2702 (immagine a secco, 50–10000 μm)
• Applicazioni: cemento, polvere di scoria, polvere di carbone, materiali per batterie, slurry minerali, slurry metallici, aggregati sabbia e ghiaia, sabbia artificiale, granuli di fertilizzante, cereali, frantumazione mineraria
• Metodi di misura: diffrazione laser (Mie/Fraunhofer) e analisi delle immagini
• Output chiave: distribuzione dimensionale e parametri morfologici (sfericità, rapporto d'aspetto, rotondità)
• Prestazioni: monitoraggio continuo in tempo reale, errore di ripetibilità D50 < 3% (diffrazione laser)
• Manutenzione: finestra di campionamento auto-pulente per estendere gli intervalli di manutenzione
• Funzionalità cloud: monitoraggio remoto e recupero dati tramite Winner Cloud
