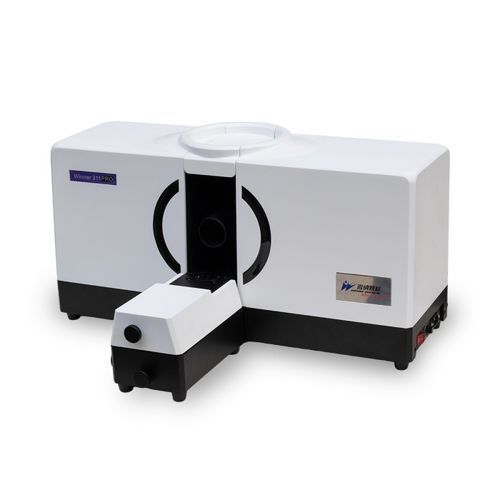

Granulometro per diffrazione laser Winner311PRO

otticolaserper l'industria farmaceutica

Panoramica del prodotto
Il Winner311PRO è un analizzatore laser delle dimensioni delle particelle per spruzzo da banco sviluppato da Jinan Winner per piccoli dispositivi di nebulizzazione. Rileva la distribuzione delle dimensioni delle goccioline per applicazioni nei settori farmaceutico, chimico e dei materiali. Il modello intelligente Winner311PRO è dotato di una piattaforma di controllo intelligente per operazioni e gestione dati automatizzate con un clic. La traccia di controllo integrata conforme a GMP garantisce tracciabilità e conformità dei dati. Adatto per produzione farmaceutica e laboratori QC di alto livello.

Specifiche principali - Generale
Nome modello: Winner311PRO
Principio: Principio di diffrazione di Fraunhofer
Struttura dello strumento: Strumento tutto‑in‑uno
Modalità di campionamento: Stile aperto
Piattaforma di test intelligente: Test collegati. Le posizioni di prova possono essere impostate tramite Procedure Operative Standard (SOP), salvate e richiamate con un clic.
Dimensioni esterne: L720 × W620 × H370 mm
Peso netto: 30 kg

Dimensione di misura
Intervallo di misura: 0,1–100 μm
Numero di canali: 80 pz
Errore di accuratezza: ≤1,0% (CRM D50)
Errore di ripetibilità: ≤1,0% (CRM D50)
Lunghezza dell'area di prova: 60 mm (regolabile)

Ottica
Sorgente luminosa: Laser a semiconduttore λ = 650 nm, P > 2 mW
Sistema di allineamento del banco ottico: Allineamento automatico

Funzioni software
Modalità di analisi: Distribuzione libera, distribuzione R‑R, distribuzione log‑normale e modelli statistici per categoria.
Metodi statistici: Distribuzione volumetrica e distribuzione in numero per soddisfare diverse esigenze industriali.
Confronto statistico: Consente di confrontare e analizzare più risultati di prova per evidenziare differenze tra lotti, fasi di processo e periodi temporali ai fini del controllo qualità.
Analisi personalizzata: Parametri definiti dall'utente; calcoli percentuali per dimensione delle particelle, dimensione per percentuali o percentuali per intervalli di dimensione specificati.
Rapporto di prova: Formati esportabili: Word, Excel, immagine (.bmp), testo (.txt), PDF.
Lingua: Interfaccia cinese e inglese (altre lingue disponibili su richiesta).
Modalità intelligente: Modalità di test automatizzata per ridurre il carico dell'operatore e migliorare la ripetibilità.
Altra funzione: GMP (opzionale).

Vantaggi

• Tecnologia software brevettata di adattamento libero non vincolato per rappresentare con maggiore precisione la distribuzione delle dimensioni delle particelle.
• Design strutturale compatto: area di prova tubolare aperta, ingombro ridotto, posizionamento flessibile e facilità di test.
• Nuova struttura e percorso ottico: percorso di luce parallela a singolo fascio e tecnologia a doppia lente con doppio array di rivelatori che aumenta il numero di rivelatori e migliora il layout ottico per maggiore accuratezza, limite inferiore di misura esteso e migliore risoluzione.
• Dispositivo di protezione del flusso d'aria: protegge le ottiche dalla contaminazione da goccioline e prolunga la vita utile dello strumento.
• La spruzzatura attiva la prova delle dimensioni delle particelle: misurazione istantanea e dati immediati.
• Tre modalità di distribuzione software (libera, R‑R, log) per soddisfare le esigenze di misurazione delle particelle in vari settori.
• Piattaforma mobile automatica esterna: posizioni di prova impostabili tramite SOP; campioni a diverse distanze possono essere testati con posizione e distanza fisse, consentendo arrivo/ritorno con un clic per ridurre l'errore manuale e migliorare la ripetibilità.

Applicazioni

• Nebulizzatori medici
• Spray nasali
• Nebulizzatori respiratori
• Nebulizzatori ad ultrasuoni
• Vaporizzatori facciali
• Aromaterapia
• Nebulizzatori per anestesia
• Concentratori di ossigeno

Tecnologia brevettata

• Progettazione del banco ottico protetta dal brevetto n. ZL 2014 2 0378380.8.
• Sistema di allineamento tridimensionale del banco ottico protetto dal brevetto n. ZL 2013 2 0835882.4.
• Applicazione del principio di scattering MIE protetta dal brevetto n. ZL 2013 2 0812021.4.
• Cuvetta campione completamente sigillata per analizzatore di particelle a secco protetta dal brevetto n. ZL.2011 2 0267646.8.
• Applicazione a doppio fascio laser ortogonale protetta dal brevetto n. ZL 2007 2 0025702.0.
• Progetto della pompa di dispersione della polvere protetto dal brevetto n. ZL 2007 2 0018648.7.
• Installazione di circolazione umida protetta dal brevetto n. ZL2010 2 0593526.2.

Report di prova e output
I report di prova possono essere esportati in Word, Excel, immagine (.bmp), testo (.txt) e PDF per visualizzazione, rielaborazione dei dati e citazioni.

Specifiche tecniche

• Modello: Winner311PRO
• Intervallo di misura: 0,1–100 μm
• Numero di canali: 80
• Errore di accuratezza: ≤1,0% (CRM D50)
• Errore di ripetibilità: ≤1,0% (CRM D50)
• Lunghezza area di test: 60 mm (regolabile)
• Principio: Diffrazione di Fraunhofer
• Struttura strumento: Tutto‑in‑uno
• Modalità di campionamento: Stile aperto
• Sorgente luminosa: Laser a semiconduttore, λ = 650 nm, P > 2 mW
• Allineamento del banco ottico: Automatico
• Dimensioni: L720 × W620 × H370 mm
• Peso netto: 30 kg
• Software: più modelli di analisi, parametri personalizzabili, confronto statistico, modalità intelligente, interfaccia cinese/inglese
• Formati di esportazione report: Word, Excel, BMP, TXT, PDF
• Opzionale: traccia di controllo e funzioni conformi a GMP
