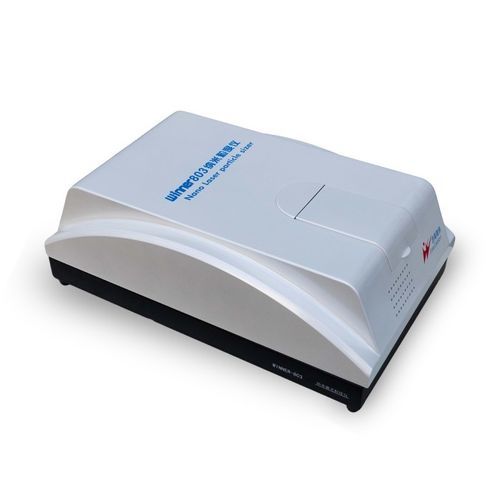

Nanogranulometro per diffrazione laser Winner803

laserper diffusione dinamica della luceda ricerca

Panoramica
Winner803 si basa sulla diffusione dinamica della luce (DLS) e sulla spettroscopia di correlazione dei fotoni per determinare la distribuzione delle dimensioni delle nanoparticelle. Misura le fluttuazioni della luce diffusa a un angolo fisso, ricava il coefficiente di diffusione e calcola il diametro tramite l'equazione di Stokes–Einstein. Progettato per istituti di ricerca, laboratori universitari, centri R&S e controlli qualità.

Punti chiave / Vantaggi

• Doppia lunghezza d'onda laser con commutazione automatica per campioni con assorbimento.
• Principio avanzato: DLS e correlazione di fotoni per analizzare la dimensione da segnali di fluttuazione dei fotoni.
• Alta risoluzione temporale con correlatore digitale CR256 (risoluzione fino a 8 ns).
• Elevata sensibilità con rilevatore fotomoltiplicatore HAMAMATSU per miglior rapporto segnale/rumore.
• Raccolta e processamento dati ad alta velocità (throughput fino a 162M) tramite correlatore CR256 proprietario.
• Percorso ottico stabile con accoppiamento in fibra per maggiore immunità alle interferenze.
• Controllo preciso della temperatura tramite regolazione a semiconduttore (precisione ±0,1 °C).
• Report di prova esportabili e personalizzabili con metriche di dimensione particellare.

Specifiche principali — Generali
Modello: Winner803
Volume della cella campione: 10×10×40 mm (1–4 ml)
Intervallo di controllo temperatura: 5–90 °C; precisione: ±0,1 °C
Modalità operative: impostazioni SOP, test completamente automatici, test automatico con un clic; interfaccia bilingue (cinese/inglese)
Dimensioni esterne: 600×380×230 mm
Peso netto: 12 kg

Specifiche principali — Gamma di misura
Intervallo di misura: 0,3–10000 nm (dipende dal campione)
Concentrazione di misura: 0,1–100 mg/ml (dipende dal campione)
Precisione (CRM D50): ≤1,0 %
Ripetibilità (CRM D50): ≤1,0 %
Velocità di test: <5 minuti
Correlatore digitale: fino a 10.000 canali; linearità dinamica 10^11; tempo di ritardo 100 ns–10 ms

Specifiche principali — Ottica
Sorgente luminosa: laser a semiconduttore principale λ=635 nm, P=1–40 mW (regolabile); sorgente ausiliaria blu λ=405 nm, P>2 mW
Rivelatore: tubo fotomoltiplicatore (PMT, HAMAMATSU)
Angolo di scattering: 90°

Funzioni software

• Confronto statistico tra più test per analisi per lotto, stato di processo o temporale.
• Elaborazione intelligente dei dati per identificare i risultati più rappresentativi.
• Analisi personalizzate: percentili D1–D100, percentuali cumulate sopra/sotto una dimensione, percentuali cumulate per intervallo.
• Output: valori tipici di dimensione, distribuzioni differenziali e cumulative, istogrammi e curve.
• Esportazione report: Word, Excel, BMP, TXT, PDF.
• Lingue interfaccia: cinese e inglese (altre lingue su richiesta).

Applicazioni

• Ossidi metallici nanometrici e polveri metalliche nano
• Materiali nano-ceramici
• Proteine e lattice polimerico
• Preparazioni farmaceutiche
• Emulsioni acqua/olio
• Vernici, rivestimenti, pigmenti, inchiostri e toner
• Cosmetici
• R&S e produzione di nanomateriali in vari settori

Tecnologie brevettate

• Progetto del banco ottico — Brevetto No. ZL 2014 2 0378380.8
• Sistema di allineamento ottico tridimensionale — Brevetto No. ZL 2013 2 0835882.4
• Applicazione del principio di scattering MIE — Brevetto No. ZL 2013 2 0812021.4
• Cellula campione completamente sigillata per analisi di particelle secche — Brevetto No. ZL.2011 2 0267646.8
• Applicazione di doppio fascio laser ortogonale — Brevetto No. ZL 2007 2 0025702.0
• Progettazione pompa per dispersione polveri — Brevetto No. ZL 2007 2 0018648.7
• Installazione a circolazione umida — Brevetto No. ZL2010 2 0593526.2

Rapporto di prova ed esportazione
Il sistema genera metriche tipiche di dimensione, distribuzioni differenziali e cumulative, grafici (istogrammi o curve) e report esportabili in Word, Excel, BMP, TXT e PDF. Supporta confronti statistici e analisi personalizzate (D1–D100 e metriche di superficie derivate).

Specifiche tecniche

• Modello: Winner803
• Intervallo di misura: 0,3–10000 nm (dipendente dal campione)
• Concentrazione di misura: 0,1–100 mg/ml (dipendente dal campione)
• Volume campione: 10×10×40 mm (1–4 ml)
• Controllo temperatura: 5–90 °C; precisione ±0,1 °C
• Modalità operativa: SOP, completamente automatico, test con un clic, interfaccia bilingue
• Dimensioni esterne: 600×380×230 mm; peso netto: 12 kg
• Sorgente luminosa: laser 635 nm (1–40 mW regolabile); laser ausiliario 405 nm >2 mW
• Rivelatore: tubo fotomoltiplicatore (HAMAMATSU)
• Angolo di scattering: 90°
• Correlatore digitale: fino a 10.000 canali, linearità dinamica 10^11; tempo di ritardo 100 ns–10 ms; risoluzione del correlatore fino a 8 ns
• Velocità di test: <5 minuti
